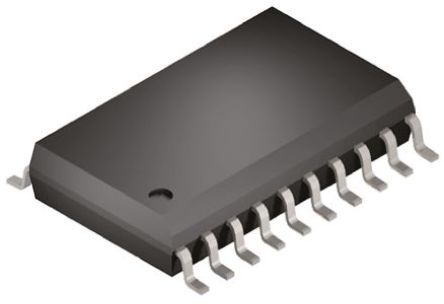

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN74HC245DW

TEXAS INSTRUMENTS SN74HC245DW Transceiver, 74HC245, 2V to 6V, SOIC-20

Наличие: 4,423 шт.

Адрес доставки: Москва

Цена: ₽ 38.41

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC6228539

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN74HC245DW характеристики

Атрибут	Значение атрибута
Номенклатура	SN74HC245DW
Производитель	TI
ЧипСити Номер продукта	CC6228539
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	SOIC-20
Напряжение Питания (DC)	2.00V ~ 6.00V
Количество Выходных Интерфейсов	8 Output
Выходной Ток	7.8 mA
Количество Цепей	8 Circuit
Количество Каналов	8 Channel
Количество Стежков	20 Position
Количество Битов	8 Bit
Время Задержки Распространения	22.0 ns
Узлы Напряжения	6.00 V, 5.00 V, 2.00 V
Привод Выходного Тока	-1.00 mA
Выходной ток (Макс)	7.8 mA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	12.8 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

SN74HC245DW описание продукта

The SN74HC245DW is an octal Bus Transceiver with 3-state outputs and designed for asynchronous two-way communication between data buses. The control-function implementation minimizes external timing requirements. The devices allow data transmission from the A bus to the B bus or from the B bus to the A bus, depending on the logic level at the direction-control (DIR) input. The output-enable (OE) input can be used to disable the device so that the buses are effectively isolated. To ensure the high-impedance state during power up or power down, OE should be tied to VCC through a pull-up resistor and the minimum value of the resistor is determined by the current-sinking capability of the driver.
High-current 3-state outputs drive bus lines directly or up to 15 LSTTL loads
80µA maximum ICC low power consumption
12ns typical Propagation delay (tpd)
±6mA Output drive at 5V
1µA maximum Low input current
Green product and no Sb/Br

Показывать

SN74HC245DW Даташит PDF

22 страницы, 1111 КБ

12/28/2014
