SN65HVD1781D Купить - TI Чип интерфейса

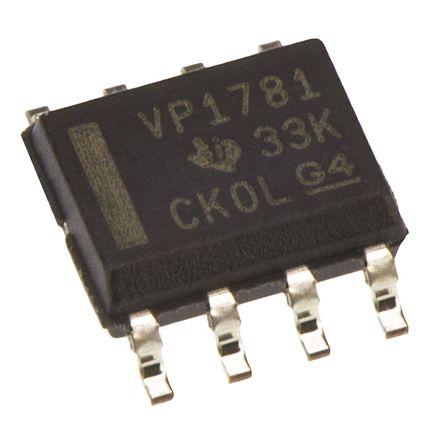

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

SN65HVD1781D

RS-485 70V Fault-Protected RS-485 Transceivers Single Transmitter/Receiver RS-485 8Pin SOIC Tube

Наличие: 408 шт.

Адрес доставки: Москва

Цена: ₽ 45.47

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10177808

Категория продукта:

Чип интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

SN65HVD1781D характеристики

Атрибут	Значение атрибута
Номенклатура	SN65HVD1781D
Производитель	TI
ЧипСити Номер продукта	CC10177808
Категория продукта	Чип интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	3.30 V, 5.00 V
Ток Питания	6 mA
Количество Стежков	8 Position
Скорость Передачи Данных	1.00 Mbps
Драйверы/пакет	1
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3.15V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3.15 V
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

SN65HVD1781D описание продукта

The SN65HVD1781D is a fault-protected RS-485 Transceiver, designed to survive overvoltage faults such as direct shorts to power supplies, mis-wiring faults, connector failures, cable crushes and tool mis-applications. They are also robust to ESD events, with high levels of protection to the human-body-model specification. This device combines a differential driver and a differential receiver, which operate from a single power supply. In the SN65HVD1781D, the driver differential outputs and the receiver differential inputs are connected internally to form a bus port suitable for half-duplex (two-wire bus) communication. This port features a wide common-mode voltage range, making the devices suitable for multipoint applications over long cable runs. These devices are characterized from -40 to 125°C. This device is pin-compatible with the industry-standard SN75176 transceiver, making them drop-in upgrades in most systems.
±16kV HBM Protection on Bus Pins
Reduced Unit Load for up to 320 Nodes
Failsafe Receiver for Open-circuit, Short-circuit and Idle-bus Conditions
Low Standby Supply Current, 1µA Maximum, ICC 4mA Quiescent During Operation Low Power Consumption
Pin-compatible with Industry-standard SN75176
Signalling Rates of 115kbps, 1Mbps and up to 10Mbps
Green Product, No Sb/Br
Device has limited built-in ESD protection, leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
