RV4141AMT Купить - ON Semiconductor Детали источника питания

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

RV4141AMT

ON Semiconductor

Ground Fault Interrupter 8Pin SOIC T/R

Наличие: 41,892 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 78.33

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC10132296

Категория продукта:

Детали источника питания

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 14.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

RV4141AMT характеристики

Атрибут	Значение атрибута
Номенклатура	RV4141AMT
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC10132296
Жизненный Цикл Продукта	Active
Категория продукта	Детали источника питания
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin

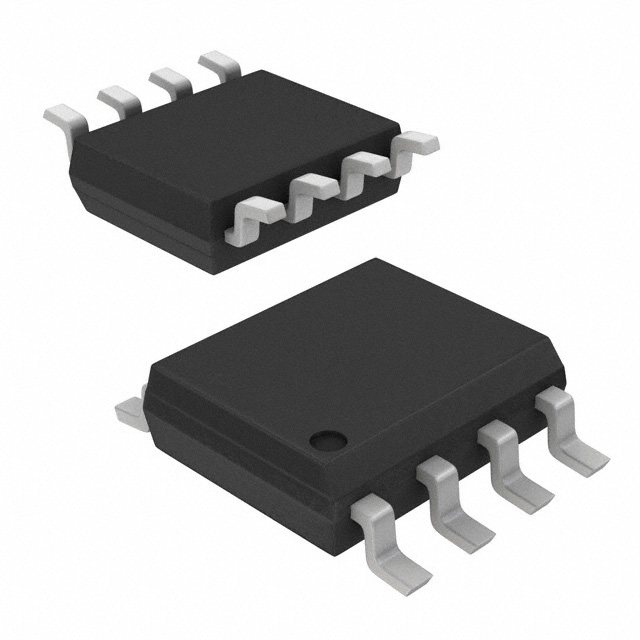

Корпус/Пакет	SOIC-8
Ток Питания	10 mA
Входной Ток	30 nA
Ток Покоя	0.5 mA
Ширина Ленты	3 MHz
Максимальное входное напряжение	14 V
Входное напряжение (мин)	12 V
Рабочая температура (Макс)	80 ℃
Рабочая температура (мин)	-35 ℃
Длина	5 mm
Высота	1.5 mm
Рабочая Температура	-35℃ ~ 80℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

RV4141AMT описание продукта

The RV4141A is a low-power controller for AC-receptacle, ground-fault circuit interrupters. These devices detect hazardous current paths to ground and ground to neutral faults. The circuit interrupter then disconnects the load from the line before a harmful or lethal shock occurs.Internally, the RV4141A contains a diode rectifier, shunt regulator, precision sense amplifier, current reference, time-delay circuit, and SCR driver.Two sense transformers, SCR, solenoid, three resistors, and four capacitors complete the design of the basic circuit interrupter. The simple layout and minimum component count ensure ease of application and long-term reliability. Features not found in other GFCI controllers include a low offset voltage sense amplifier, eliminating the need for a coupling capacitor between the sense transformer and sense amplifier, and an internal rectifier to eliminate high-voltage rectifying diodes.The RV4141A is powered only during the positive half period of the line voltage, but can sense current faults independent of its phase relative to the line voltage. The gate of the SCR is driven only during the positive half cycle of the line voltage.
Features
---
|
Powered from the AC line
Built-in rectifier
Direct interface to SCR
500μA quiescent current
Precision sense amplifier
Adjustable time delay
Minimum external components
Meets UL943 requirements
Compatible with 110V or 220V systems
