RT8204AGQW Купить - Richtek Чип стабилизации напряжения

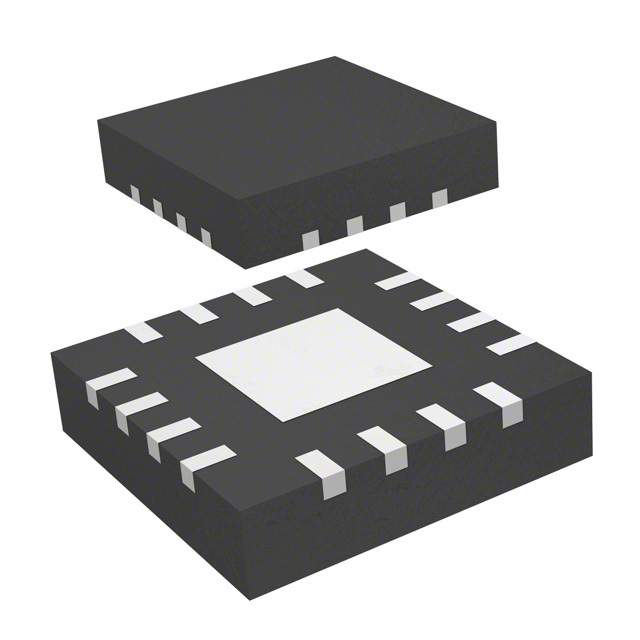

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

RT8204AGQW

Richtek

IC REG DL BCK/LINEAR SYNC 16WQFN

Наличие: 0 шт. Гарантия оригинала

Адрес доставки:

Цена: Запросить цену

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Richtek

ЧипСити Номер продукта:

CC211199533

Категория продукта:

Чип стабилизации напряжения

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

RT8204AGQW характеристики

Атрибут	Значение атрибута
Номенклатура	RT8204AGQW
Производитель	Richtek
ЧипСити Номер продукта	CC211199533
Жизненный Цикл Продукта	В производстве
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	WFQFN-16
Частота	200 kHz
Количество Выходных Интерфейсов	2 Output
Выходное Напряжение	3.3 V
Количество Стежков	16 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Входное напряжение	26 V
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Each
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

Аналоги товара

RT8204AGQW описание продукта

General Description
The RT8204A PWM controller provides the high efficiency, excellent transient response, and high DC output accuracy needed for stepping down high voltage batteries to generate low voltage CPU core, I/O, and chipset RAM supplies in notebook computers.
The constant-on-time PWM control scheme handles wide input/output voltage ratios with ease and provides 100ns “instant-on” response to load transients while maintaining a relatively constant switching frequency.
Features
• PWM Controller
► Ultra-High Efficiency
► Resistor Programmable Current Limit by Low Side
► RDS(ON) Sense (Lossless Limit) or Sense Resistor
► (High Accuracy)
► Quick Load Step Response within 100ns
► 1% VOUT Accuracy Over Line and Load
► Adjustable 0.75V to 3.3V Output Range
► 3V to 26V Battery Input Range
► Resistor Programmable Frequency
► Over/Under Voltage Protection
► 2 Steps Current Limit During Soft-Start
► Drives Large Synchronous-Rectifier FETs
► Power Good Indicator
• LDO Controller
► 1.5% Accuracy Over Line and Load
► Adjustabe Output Voltage down to 0.75V
► Independent Enable and Power Good Indicator
► Drive N-MOSFETs within Rail to Rail Controller Voltage
► MLCC and POSCAP Stable
• RoHS Compliant and 100% Lead (Pb)-Free
Applications
• Notebook Computers
• CPU Core Supply
• Chipset/RAM Supply as Low as 0.75V

Показывать

RT8204AGQW Даташит PDF

19 страницы, 400 КБ

12/15/2011

просматривать

RT8204AGQW Даташит PDF

19 страницы, 390 КБ

просматривать

RT8204AGQW Другие Даташит

1 страницы, 1402 КБ

03/30/2021

просматривать

RT8204AGQW Другие Даташит

1 страницы, 1573 КБ

06/22/2016

просматривать
