REG1117A Купить - TI Чип стабилизации напряжения

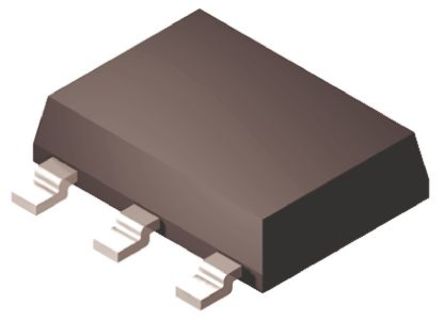

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

REG1117A

Single Channel LDO Single Output LDO, 1A, Adj.(1.25 to 13.5V), Internal Current limit, Thermal Overload Protection LDO Regulator Pos 1.25V to 13.5V 1A 4Pin (3+Tab) SOT-223 Rail

Наличие: 912 шт.

Адрес доставки: Москва

Цена: ₽ 96.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9570214

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 31.10.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

REG1117A характеристики

Атрибут	Значение атрибута
Номенклатура	REG1117A
Производитель	TI
ЧипСити Номер продукта	CC9570214
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	TO-261-4
Номинальный Ток	1.00 A
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	15.0V (max)
Выходное Напряжение	1.25V ~ 13.5V
Выходной Ток	1 A
Ток Питания	10 mA
Количество Стежков	3 Position
Ток Покоя	4 mA
Тип Выходной Ёмкости	Tantalum
Напряжение Отпадания	1.2 V
Количество Регулируемых Выходов	1 Output
Входной Ток Смещения	4.00 mA
Максимальное входное напряжение	15 V
Входное напряжение (мин)	3.8 V
Выходное напряжение (Макс)	13.5 V
Выходное напряжение (мин)	1.5 V
Выходной ток (Макс)	1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±1 %
Входное напряжение	3.8V ~ 15V
Длина	6.5 mm
Ширина	3.5 mm
Высота	1.6 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

REG1117A описание продукта

The REG1117 is a family of easy-to-use three-terminal voltage regulators. The family includes a variety of fixed-and adjustable-voltage versions, two currents (800mA and 1A) and two package types (SOT-223 and DDPAK). See the chart below for available options.
Output voltage of the adjustable versions is set with two external resistors. The REG1117 low dropout voltage allows its use with as little as 1V input-output voltage differential.
Laser trimming assures excellent output voltage accuracy without adjustment. An NPN output stage allows output stage drive to contribute to the load current for maximum efficiency.
FIXED AND ADJUSTABLE VERSIONS
2.85V MODEL FOR SCSI-2 ACTIVE TERMINATION
OUTPUT CURRENT:
REG1117: 800mA max
REG1117A: 1A max
OUTPUT TOLERANCE: ±1% max
DROPOUT VOLTAGE:
REG1117: 1.2V max at IO = 800mA
REG1117A: 1.3V max at IO = 1A
INTERNAL CURRENT LIMIT
THERMAL OVERLOAD PROTECTION
SOT-223 AND DDPAK SURFACE-MOUNT PACKAGES
APPLICATIONS
SCSI-2 ACTIVE TERMINATION
HAND-HELD DATA COLLECTION DEVICES
HIGH EFFICIENCY LINEAR REGULATORS
BATTERY POWERED INSTRUMENTATION
BATTERY MANAGEMENT CIRCUITS FOR NOTEBOOK AND PALMTOP PCs
CORE VOLTAGE SUPPLY: FPGA, PLD, DSP, CPU
All trademarks are the property of their respective owners.
