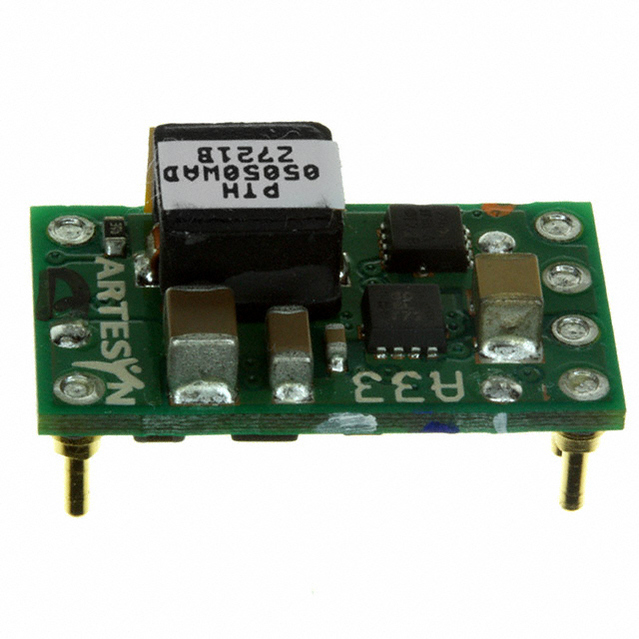

PTH05050WAD

Module DC-DC 5Vin 1Out 0.8V to 3.6V 6A 6Pin DIP Module Tray

Наличие: 167 шт.

Адрес доставки: Москва

Цена: ₽ 984.58

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC10840593

Категория продукта:

Преобразователь DC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PTH05050WAD характеристики

Атрибут	Значение атрибута
Номенклатура	PTH05050WAD
Производитель	TI
ЧипСити Номер продукта	CC10840593
Категория продукта	Преобразователь DC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	6 Pin
Корпус/Пакет	DIP-6
Частота	600 kHz
Напряжение Питания (DC)	5.00 V
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	4.50V ~ 5.50V
Выходное Напряжение	0.8V ~ 3.6V
Выходной Ток	6 A
Количество Регулируемых Выходов	1 Output
Выходная Мощность	21.6 W
Частота Переключения	650 kHz
Топология	Buck
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	4.5 V
Входное напряжение (макс. Постоянный ток)	5.5 V
Входное напряжение (мин мин.)	4.5 v
Выходное напряжение (Макс)	3.6 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	6 A
Максимальная входная мощность	21.6 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	5 V
Длина	22.1 mm
Ширина	12.57 mm
Высота	8.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PTH05050WAD описание продукта

The PTH05050WAD is a 1-output 21.6W through hole-mount non-isolated Wide Adjust Module with Auto-Trac™ sequencing. Auto-track simplifies supply voltage sequencing in power systems by enabling modules to track each other or any other external voltage, during power up and power down. Although small in size (0.87 x 0.5 in), these modules are rated for up to 6A of output current and are an ideal choice in applications where space, performance and a power-up sequencing capability are important attributes. The product provides high-performance step-down conversion from a 5V input bus voltage. The output voltage of the PTH05050W can be set to any voltage over the range, 0.8 to 3.6V, using single resistor. Other operating features include an ON/OFF inhibit, output voltage adjust (trim) and output over-current protection. For high efficiency these parts employ a synchronous rectifier output stage, but a pre-bias hold-off capability ensures that the output will not sink current during star
ON/OFF inhibit
Pre-bias start-up
Under-voltage lockout
Output overcurrent protection (non-latching, auto-reset)
Point-of-load alliance (POLA) compatible
5V Input voltage
Efficiencies up to 95%
135W/inch³ Power density
