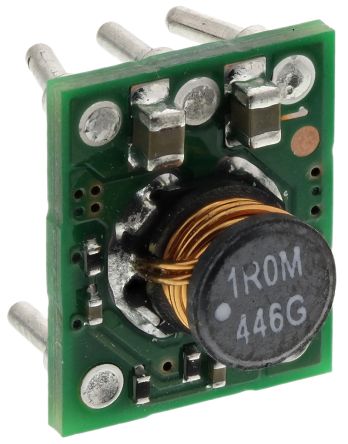

PTH04070WAH

Module DC-DC 3.3V/5Vin 1Out 0.9V to 3.6V 3A 5Pin DIP Module Tray

Наличие: 908 шт.

Адрес доставки: Москва

Цена: ₽ 623.20

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC9428519

Категория продукта:

Преобразователь DC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PTH04070WAH характеристики

Атрибут	Значение атрибута
Номенклатура	PTH04070WAH
Производитель	TI
ЧипСити Номер продукта	CC9428519
Категория продукта	Преобразователь DC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	5 Pin
Корпус/Пакет	DIP-5
Частота	700 kHz
Напряжение Питания (DC)	5.00 V
Номинальная Мощность	10 W
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	3.00V ~ 5.50V
Выходное Напряжение	0.9V ~ 3.6V
Выходной Ток	3 A
Количество Регулируемых Выходов	1 Output
Топология	Buck
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	3 V
Входное напряжение (макс. Постоянный ток)	5.5 V
Входное напряжение (мин мин.)	3 v
Выходное напряжение (Макс)	3.6 V
Выходное напряжение (мин)	900 mV
Выходной ток (Макс)	3 A
Максимальная входная мощность	10.8 W
Максимальная входная мощность	10.8 W
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
точность	2 %
Напряжение питания	5 V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Входное напряжение	3V ~ 5.5V
Длина	12.57 mm
Ширина	10.16 mm
Высота	7.81 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tray
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PTH04070WAH описание продукта

The PTH04070WAH is a 10.8W through hole-mount surface-mount non-isolated input adjustable Switching Regulator that delivers up to 3A of output current. Occupying less PCB area than a standard TO-220 linear regulator IC, the PTH04070W provides output current at a much higher efficiency and with much less power dissipation, thereby eliminating the need for a heat sink. Their small size (0.5 x 0.4 in), high efficiency and low cost makes these modules attractive for a variety of applications. Using state-of-the-art switched-mode power-conversion technology, the PTH04070W can step down to voltages as low as 0.9V from a 5V input bus, with typically less than 1W of power dissipation. The output voltage can be adjusted to any voltage over the range, 0.9 to 3.6V, using a single external resistor. Operating features include an under-voltage lockout (UVLO), ON/OFF inhibit, output overcurrent protection and over-temperature protection.
ON/OFF inhibit
Under-voltage lockout (UVLO)
Output overcurrent protection (non-latching, auto-reset)
Over-temperature protection
Highly integrated
Up to 3A output current at 85°C
160W/inch³ Power density
94% Efficiency
