PGA204BU Купить - TI Усилитель прибора

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

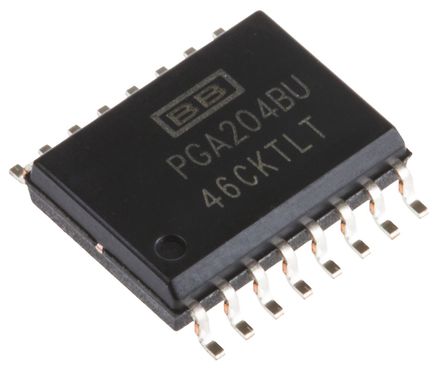

PGA204BU

Instrument Amplifier, 1, 50V, 0.07V/ s, 1MHz, 4.5V to 18V, SOIC

Наличие: 150 шт.

Адрес доставки: Москва

Цена: ₽ 1,563.88

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC4308340

Категория продукта:

Усилитель прибора

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PGA204BU характеристики

Атрибут	Значение атрибута
Номенклатура	PGA204BU
Производитель	TI
ЧипСити Номер продукта	CC4308340
Категория продукта	Усилитель прибора
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	15.0 V
Ток Питания	5.2 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Коэффициент Ослабления Синфазного Сигнала	123 dB
Ток Покоя	5.20 mA
Ширина Ленты	1 MHz
Скорость Нарастания	300 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Входное Напряжение Смещения	10 µV
Входной Ток Смещения	500 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	1 MHz
Gain Bandwidth	80 dB
Минимальный диапазон CMRR	80 dB
Напряжение питания (Макс)	30V ~ 50V
Напряжение питания (мин)	9 V
Длина	10.28 mm
Ширина	7.52 mm
Высота	2.35 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2017/07/07
	Показывать Просмотр аналоги замена

PGA204BU описание продукта

The PGA204BU is a general-purpose Programmable-gain Instrumentation Amplifier offers excellent accuracy. Gains are digitally selected: PGA204-1, 10, 100, 1000V/V. The precision and versatility and low cost of the PGA204 make them ideal for a wide range of applications. Gain is selected by two TTL or CMOS-compatible address lines, A0 and A1. Internal input protection can withstand up to ±40V on the analogue inputs without damage. The PGA204 laser trimmed for very low offset voltage (50µV), drift (0.25µV/°C) and high common-mode rejection (115dB at G=1000). They operate with power supplies as low as ±4.5V, allowing use in battery operated systems. Quiescent current is 5mA.
50µV Maximum low offset voltage
0.25µV/°C Low offset voltage drift
2nA Maximum low input bias current
5.2mA Typical low quiescent current
No logic supply required
Green product and no Sb/Br
IC can be damaged by ESD. We recommend that all ICs be handled with appropriate precautions. Failure to observe proper handling and installation procedures can cause damage.
