PCA9548AD

NXP

I2C Multiplexer 1Element 8IN 24Pin SO

Наличие: 6,737 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 278.05

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

NXP

ЧипСити Номер продукта:

CC69987837

Категория продукта:

Чип аналогового переключателя

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

PCA9548AD характеристики

Атрибут	Значение атрибута
Номенклатура	PCA9548AD
Производитель	NXP
ЧипСити Номер продукта	CC69987837
Жизненный Цикл Продукта	В производстве
Категория продукта	Чип аналогового переключателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin

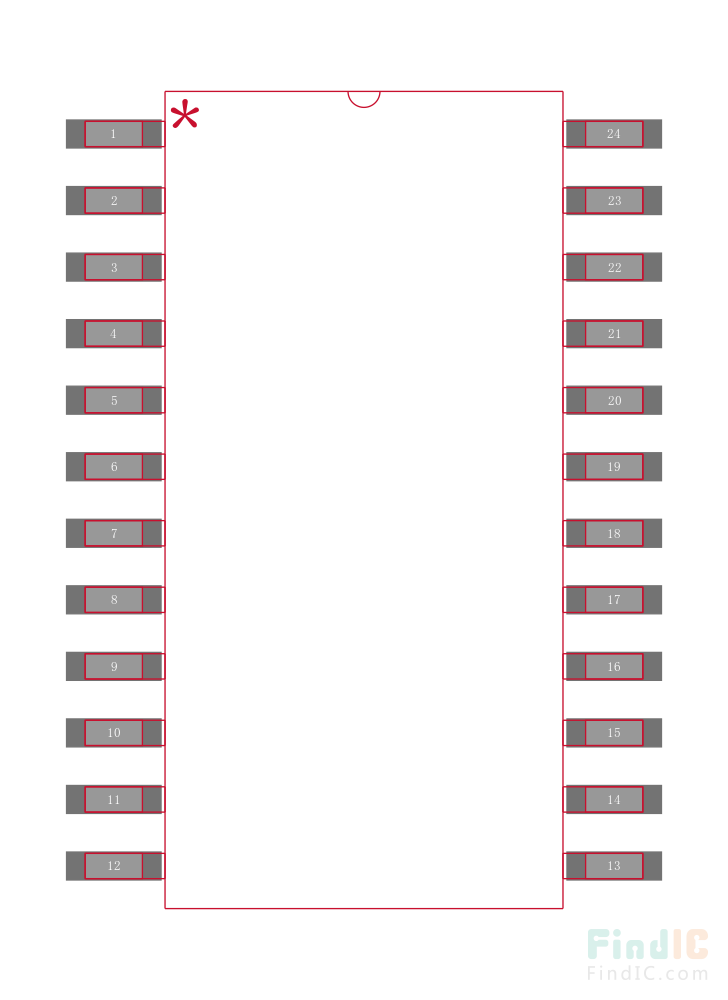

Корпус/Пакет	SO-24
Количество Выходных Интерфейсов	1 Output
Тип Контактов	DPST-NC
Количество Каналов	8 Channel
Количество Битов	8 Bit
Рассеяние Мощности	0.4 W
Ширина Ленты	0.4 MHz
Количество входов	8 Input
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	40 ℃
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.3 V
Длина	15.6 mm
Ширина	7.6 mm
Высота	2.45 mm
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

Аналоги товара

PCA9548AD описание продукта

Overview
The PCA9548A is an octal bidirectional translating switch controlled via the I²C-bus. The SCL/SDA upstream pair fans out to eight downstream pairs, or channels. Any individual SCx/SDx channel or combination of channels can be selected, determined by the contents of the programmable control register.
An active LOW reset input allows the PCA9548A to recover from a situation where one of the downstream I²C-buses is stuck in a LOW state. Pulling the RESET pin LOW resets the I²C-bus state machine and causes all the channels to be deselected as does the internal Power-on reset function.
The pass gates of the switches are constructed such that the VDD pin can be used to limit the maximum high voltage which will be passed by the PCA9548A. This allows the use of different bus voltages on each pair, so that 1.8 V or 2.5 V or 3.3 V parts can communicate with 5 V parts without any additional protection. External pull-up resistors pull the bus up to the desired voltage level for each channel. All I/O pins are 6 V tolerant.
MoreLess
## Features
* 1-of-8 bidirectional translating switches
* I²C-bus interface logic; compatible with SMBus standards
* Active LOW reset input
* Three address pins allowing up to eight devices on the I²C-bus
* Channel selection via I²C-bus, in any combination
* Power-up with all switch channels deselected
* Low Ron switches
* Allows voltage level translation between 1.8 V, 2.5 V, 3.3 V and 5 V buses
* No glitch on power-up
* Supports hot insertion
* Low standby current
* Operating power supply voltage range of 2.3 V to 5.5 V
* 6 V tolerant inputs
* 0 Hz to 400 kHz clock frequency
* ESD protection exceeds 2000 V HBM per JESD22-A114 and 1000 V CDM per JESD22-C101
* Latch-up testing is done to JEDEC Standard JESD78 which exceeds 100 mA
* Three packages offered: SO24, TSSOP24, and HVQFN24
## Features

Показывать

PCA9548AD Даташит PDF

30 страницы, 302 КБ

02/05/2013
