ADUM1411ARWZ Купить - ADI Изолятор интерфейса

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

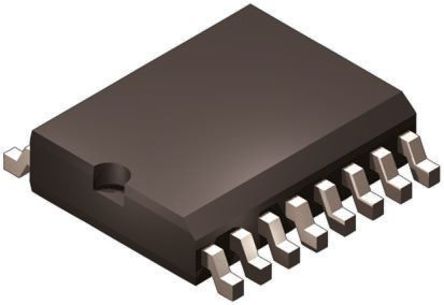

ADUM1411ARWZ

ADI

ANALOG DEVICES ADUM1411ARWZ Digital Isolator, Quad, 4Channel, 65ns, 2.7V, 5.5V, WSOIC, 16Pins

Наличие: 958 шт.

Адрес доставки: Москва

Цена: ₽ 362.16

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC2579030

Категория продукта:

Изолятор интерфейса

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ADUM1411ARWZ характеристики

Атрибут	Значение атрибута
Номенклатура	ADUM1411ARWZ
Производитель	ADI
ЧипСити Номер продукта	CC2579030
Категория продукта	Изолятор интерфейса
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	2.70V (min)
Время Нарастания/Спада	2.5 ns
Выходной Ток	≤40.0 mA
Ток Питания	2.2 mA
Количество Каналов	4 Channel
Количество Стежков	16 Position
Скорость Передачи Данных	10.0 Mbps
Время Нарастания	2.5 ns
Напряжение Изоляции	3750 Vrms
Входной ток (мин)	10 μA
Максимальное прямое напряжение (Макс)	5 V
Время падения (Макс)	2.5 ns
Время падения (Макс)	2.5 ns
Рабочая температура (Макс)	105 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	10.5 mm
Ширина	7.6 mm
Рабочая Температура	-40℃ ~ 105℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
Лицензия HK STC	NLR
	Показывать Просмотр аналоги замена

ADUM1411ARWZ описание продукта

The ADUM1411 series quad-channel Digital Isolator based on Analog Devices, Inc., iCoupler® technology. It combines high speed CMOS and monolithic air core transformer technologies. It provides outstanding performance characteristics superior to alternatives such as optocoupler devices. By avoiding the use of LEDs and photodiodes, iCoupler devices remove the design difficulties commonly associated with optocouplers. The usual concerns that arise with optocouplers, such as uncertain current transfer ratios, nonlinear transfer functions and temperature and lifetime effects, are eliminated with the simple iCoupler digital interfaces and stable performance characteristics. The need for external drivers and other discrete components is eliminated with these iCoupler products. Furthermore, iCoupler devices consume one-tenth to one-sixth the power of optocouplers at comparable signal data rates.
Low power operation
Bidirectional communication
Up to 10Mbps data rate (NRZ)
Programmable default output state
>25kV/µs High common-mode transient immunity

Показывать

ADUM1411ARWZ Даташит PDF

22 страницы, 392 КБ

08/12/2015
