AD825ARZ Купить - ADI Операционный усилитель

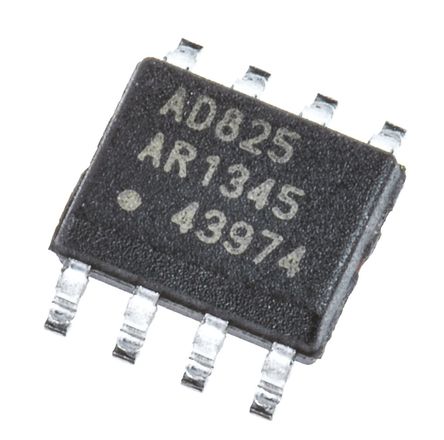

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD825ARZ

ADI

ANALOG DEVICES AD825ARZ Operational Amplifier, Single, 1 Amplifier, 41MHz, 140V/µs, ± 5V to ± 15V, SOIC, 8Pins

Наличие: 57 шт.

Адрес доставки: Москва

Цена: ₽ 275.93

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC140871

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD825ARZ характеристики

Атрибут	Значение атрибута
Номенклатура	AD825ARZ
Производитель	ADI
ЧипСити Номер продукта	CC140871
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	15.0 V
Ток Питания	6.5 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	69 dB
Входная Ёмкость	6.00 pF
Ширина Ленты	41 MHz
Скорость Нарастания	140 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	21 MHz
Входной Импеданс	500 GΩ
Входное Напряжение Смещения	1 mV
Входной Ток Смещения	15 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Полоса пропускания 3 дБ	46 MHz
Gain Bandwidth	26 MHz
Минимальный диапазон CMRR	69 dB
Напряжение питания (Макс)	36V ~ 37V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
Военный Класс	No
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

AD825ARZ описание продукта

The AD825ARZ is a low cost, general purpose high speed JFET amplifier in 8 pin NSOIC package. This device is ideally suited for broad range of signal conditioning and data acquisition applications. The AC performance, gain, bandwidth, slew rate and drive capability are all very stable over temperature. The AD825 also maintains stable gain under varying load conditions. The unique input stage has ultralow input bias current and input current noise. The AD825 is fully specified for operation with dual ±5V and ±15V supplies. This power supply flexibility and low supply current of 6.5mA with excellent AC characteristics under all supply conditions makes the AD825 well suited for many demanding applications.
-3dB bandwidth of 46MHz
Slew rate of 140V/µs
Settling time of 180ns
Input bias current of 15pA and noise current of 10fA/√Hz
Input voltage noise of 12nV/√Hz
Low distortion of -76dB at 1MHz
High output drive capability
No phase reversal when input is at rail
Drives unlimited capacitance load
Operating temperature range from -40°C to 85°C
ESD (electrostatic discharge) sensitive device. Proper ESD precautions are recommended to avoid performance degradation or loss of functionality.

Показывать

AD825ARZ Даташит PDF

12 страницы, 312 КБ

04/14/2014
