PC354NJ0000F Купить - Sharp Оптопара/ оптоизолятор

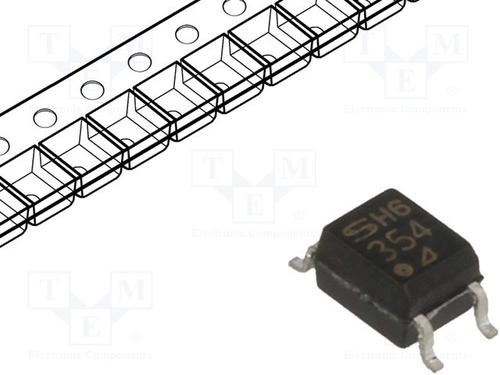

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

PC354NJ0000F

Sharp

AC Input-Transistor Output Optocoupler, 1Element, 3750V Isolation, ROHS COMPLIANT, PLASTIC, MINIFLAT-4

Наличие: 125 шт.

Адрес доставки: Москва

Цена: ₽ 13.74

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Sharp

ЧипСити Номер продукта:

CC9465746

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

PC354NJ0000F характеристики

Атрибут	Значение атрибута
Номенклатура	PC354NJ0000F
Производитель	Sharp
ЧипСити Номер продукта	CC9465746
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	4-Mini-Flat
Время Нарастания/Спада	4µs, 3µs
Входное Напряжение (DC)	1.20 V
Выходное Напряжение	≤80.0 V
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Напряжение в Прямом Направлении	1.2 V
Входной Ток	50 mA
Рассеяние Мощности	170 mW
Время Нарастания	4 µs
Напряжение Изоляции	3750 Vrms
Пробивное Напряжение (Коллектор-Эмиттер)	80 V
Прямой ток	50 mA
Выходное напряжение (Макс)	80 V
Максимальное прямое напряжение (Макс)	1.4 V
Прямой ток (макс)	50 mA
Время падения	3 µs
Время падения (Макс)	18 µs
Время падения (Макс)	18 µs
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-30 ℃
Рассеиваемая Мощность (Макс)	170 mW
Длина	3.6 mm
Ширина	4.4 mm
Высота	2.6 mm
Рабочая Температура	-30℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

PC354NJ0000F описание продукта

■ Description
PC354NJ0000F Series contains an IRED optically coupled to a phototransistor.
It is packaged in a 4-pin Mini-flat package. Input-output isolation voltage(rms) is 3.75kV.
Collector-emitter voltage is 80V and CTR is 20% to 400% at input current of ±1mA.
■ Features
1\. 4-pin Mini-flat package
2\. Double transfer mold package (Ideal for Flow Soldering)
3\. AC input type
4\. High collector-emitter voltage (VCEO : 80V)
5\. High isolation voltage between input and output (Viso(rms) : 3.75kV)
6\. Lead-free and RoHS directive compliant
■ Applications
1\. Hybrid substrates that require high density mounting.
2\. Programmable controllers
