OPA564AIDWPR Купить - TI Буферный усилитель

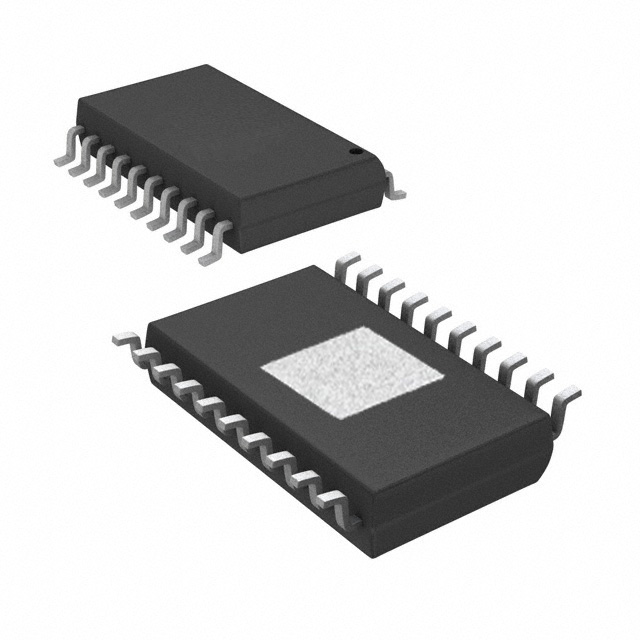

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

OPA564AIDWPR

1.5A, 24V, 17MHz, Power Operational Amplifier 20-SO PowerPAD -40℃ to 85℃

Наличие: 19,549 шт.

Адрес доставки: Москва

Цена: ₽ 104.26

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC24043041

Категория продукта:

Буферный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

OPA564AIDWPR характеристики

Атрибут	Значение атрибута
Номенклатура	OPA564AIDWPR
Производитель	TI
ЧипСити Номер продукта	CC24043041
Категория продукта	Буферный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	HSOP-20
Ток Питания	39 mA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	20 Position
Коэффициент Ослабления Синфазного Сигнала	70 dB
Входной Дрейф Смещения	10.0 µV/K
Ширина Ленты	17 MHz
Скорость Нарастания	40.0 V/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	17 MHz
Входное Напряжение Смещения	2 mV
Входной Ток Смещения	10 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	17 MHz
Минимальный диапазон CMRR	70 dB
Напряжение питания	7V ~ 24V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

OPA564AIDWPR описание продукта

The OPA564 is a low-cost, high-current operational amplifier that is ideal for driving up to 1.5A into reactive loads. The high slew rate provides 1.3MHz full-power bandwidth and excellent linearity. These monolithic integrated circuits provide high reliability in demanding powerline communications and motor control applications.
The OPA564 operates from a single supply of 7V to 24V, or dual power supplies of ±3.5V to ±12V. In single-supply operation, the input common-mode range extends to the negative supply. At maximum output current, a wide output swing provides a 20VPP (IOUT = 1.5A) capability with a nominal 24V supply.
The OPA564 is internally protected against over-temperature conditions and current overloads. It is designed to provide an accurate, user-selected current limit. Two flag outputs are provided; one indicates current limit and the second shows a thermal over-temperature condition. It also has an Enable/Shutdown pin that can be forced low to shut down the output, effectively disconnecting the load.
The OPA564 is housed in a thermally-enhanced, surface-mount PowerPAD™ package (HSOP-20) with the choice of the thermal pad on either the top side or the bottom side of the package. Operation for both versions is specified over the industrial temperature range, –40°C to +85°C.

Показывать

OPA564AIDWPR Даташит PDF

37 страницы, 1668 КБ

01/07/2013

просматривать

OPA564AIDWPR Даташит PDF

35 страницы, 1156 КБ

03/03/2011

просматривать

OPA564AIDWPR Даташит PDF

35 страницы, 1175 КБ

03/29/2012

просматривать

OPA564AIDWPR Справочное руководство пользователя

152 страницы, 6001 КБ

10/28/2013

просматривать
