OPA2277UA Купить - TI Операционный усилитель

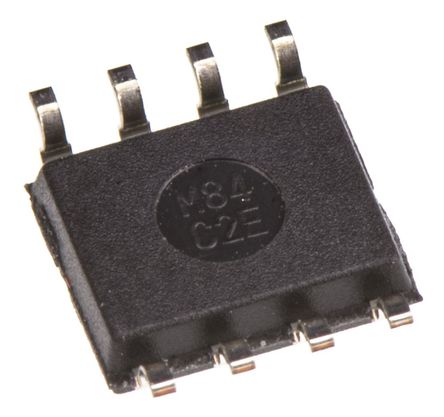

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

OPA2277UA

Operational Amplifier, Dual, 1MHz, 2, 0.8V/ s, 2V to 18V, 5V to 15V, SOIC, 8

Наличие: 1,123 шт.

Адрес доставки: Москва

Цена: ₽ 356.67

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC269504

Категория продукта:

Операционный усилитель

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

OPA2277UA характеристики

Атрибут	Значение атрибута
Номенклатура	OPA2277UA
Производитель	TI
ЧипСити Номер продукта	CC269504
Категория продукта	Операционный усилитель
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	36.0 V
Рабочее Напряжение	4V ~ 36V
Ток Питания	790 μA
Количество Цепей	2 Circuit
Количество Каналов	2 Channel
Количество Стежков	8 Position
Коэффициент Ослабления Синфазного Сигнала	115 dB
Входной Дрейф Смещения	100 nV/K
Ширина Ленты	1 MHz
Скорость Нарастания	800 mV/μs
Произведение Коэффициента Усиления на Ширину Полосы Пропускания	1 MHz
Входное Напряжение Смещения	20 μV
Входной Ток Смещения	500 pA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Gain Bandwidth	1 MHz
Минимальный диапазон CMRR	115 dB
Длина	4.9 mm
Ширина	3.91 mm
Высота	1.58 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
	Показывать Просмотр аналоги замена

OPA2277UA описание продукта

The OPA2277UA is a High Precision Operational Amplifier replaces the industry standard OP-177. It offers improved noise, wider output voltage swing and are twice as fast with half the quiescent current. Features include ultralow offset voltage and drift, low bias current, high common-mode rejection and high power supply rejection. Single, dual and quad versions have identical specifications, for maximum design flexibility. OPA2277UA operational amplifier operates from ±2 to ±18V supplies with excellent performance. Unlike most operational amplifiers which are specified at only one supply voltage, the OPAx277 series is specified for real-world applications, a single limit applies over the ±5 to ±15V supply range. High performance is maintained as the amplifiers swing to their specified limits. Because the initial offset voltage (±20µV maximum) is so low, user adjustment is usually not required. However, the single version (OPA277) provides external trim pins for special applications.
10µV Ultralow offset voltage
±0.1µV/°C Ultralow drift
134dB High open-loop gain
140dB High common-mode rejection
130dB High power supply rejection
1nA Maximum low bias current
800µA Low quiescent current per amplifier
Green product and no Sb/Br
Device has limited built-in ESD protection. The leads should be shorted together or the device placed in conductive foam during storage or handling to prevent electrostatic damage to the MOS gates.
