NDB6020P Купить - Fairchild Труба MOS

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

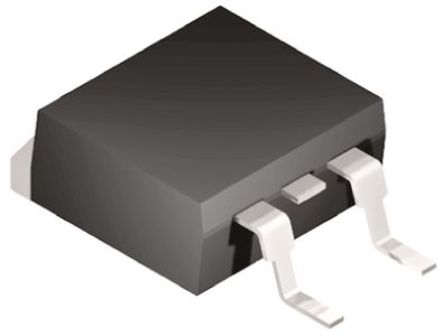

NDB6020P

Fairchild

FAIRCHILD SEMICONDUCTOR NDB6020P MOSFET Transistor, P Channel, -24A, -20V, 0.041Ω, -4.5V, -700mV

Наличие: 1,018 шт. Гарантия оригинала

Адрес доставки: Москва

Цена: ₽ 62.20

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

Fairchild

ЧипСити Номер продукта:

CC47911292

Категория продукта:

Труба MOS

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

NDB6020P характеристики

Атрибут	Значение атрибута
Номенклатура	NDB6020P
Производитель	Fairchild
ЧипСити Номер продукта	CC47911292
Жизненный Цикл Продукта	В производстве
Категория продукта	Труба MOS
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-263-3
Номинальное Напряжение (DC)	-20.0 V
Номинальный Ток	-24.0 A
Количество Стежков	3 Position
Сопротивление Сток-исток (Открытого Канала)	0.041 Ω
Полярность	P-Channel
Рассеяние Мощности	60 W
Напряжение Сток-исток (Vds)	20 V
Пробивное Напряжение (Стока-исток)	-20.0 V
Пробивное Напряжение (Затвор-Исток)	±8.00 V
Непрерывный Ток Стока (Ids)	24.0 A
Время Нарастания	27 ns
Входная емкость (Ciss)	1590pF @10V(Vds)
Максимальная входная мощность	60 W
Время падения	70 ns
Рабочая температура (Макс)	175 ℃
Рабочая температура (мин)	-65 ℃
Рассеиваемая Мощность (Макс)	60W (Tc)
Длина	10.67 mm
Ширина	4.83 mm
Высота	11.33 mm
Рабочая Температура	-65℃ ~ 175℃ (TJ)
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

NDB6020P описание продукта

General Description
SuperSOTTM -3 P-Channel logic level enhancement mode power field effect transistors are produced using Fairchild"s proprietary, high cell density, DMOS technology. This very high
density process is especially tailored to minimize on-state resistance.These devices are particularly suited for low voltage applications such as notebook computer power management, portable electronics,and other battery powered circuits where fast high-side switching, and low in-line power loss are needed in a very small outline surface mount package.
Features
-1.2A, -20 V, RDS(ON) = 0.27 W@ VGS = -2.7 V
RDS(ON) = 0.2 W@ VGS = -4.5 V.
Very low level gate drive requirements allowing direct operation in 3V circuits. VGS(th) < 1.0V.
Proprietary package design using copper lead frame for superior thermal and electrical capabilities.
High density cell design for extremely low RDS(ON)
Exceptional on-resistance and maximum DC current capability.
Compact industry standard SOT-23 surface Mount package.
