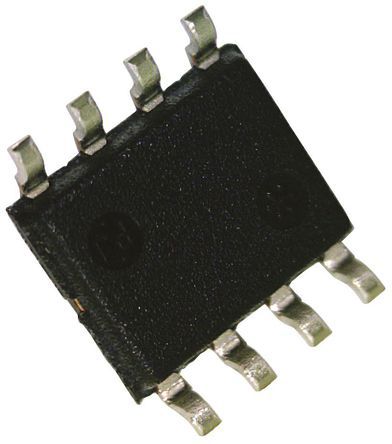

NCP81074BDR2G

ON Semiconductor

Small, High Speed Low Side MOSFET Driver with 10A sink/source capability Single Channel 10A Low Side MOSFET Driver with CMOS thresholds in SO8, 2500-REEL

Наличие: 1,798 шт.

Адрес доставки:

Цена: ₽ 92.50

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC22677076

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP81074BDR2G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP81074BDR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC22677076
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Напряжение Питания (DC)	4.50V (min)
Время Нарастания/Спада	4 ns
Количество Выходных Интерфейсов	2 Output
Количество Стежков	8 Position
Время Нарастания	7 ns
Время падения	7 ns
Время падения (Макс)	4 ns
Время падения (Макс)	4 ns
Рабочая температура (Макс)	140 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 20V
Напряжение питания (Макс)	20 V
Напряжение питания (мин)	4.5 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCP81074BDR2G описание продукта

The NCP81074BDR2G is a small, high speed, low side MOSFET driver with 10A sink/source capability in 8 pin SOIC package. This single channel, low side MOSFET driver is capable of providing large peak currents into capacitive loads. It can deliver 7A peak current at the miller plateau region to help reduce miller effect during MOSFETs switching transitions. The device exhibits a split output configuration allowing the user to control the turn on and turn off slew rates. It is typically used in isolated bricks, telecom, data centre equipments and secondary synchronous rectifier, server power, telecommunication, data centre power, switch mode power supply, DC to DC converter and power factor correction applications.
High current drive capability reduce switching losses, VDD based threshold input type
Dual input design allows differential input signal for more control
High current drive capability of ±10A
TTL/CMOS compatible inputs independent of supply voltage
High reverse current capability of 10A peak
4ns typical rise and 4ns typical fall times with 1.8nF load
Fast propagation delay time of 15ns with input falling and 15ns with input rising
Input voltage range from 4.5V to 20V
Split output configuration dual input design offering drive flexibility
Operating temperature range from -40°C to 140°C
