NCP81253MNTBG Купить - ON Semiconductor Драйвер FET

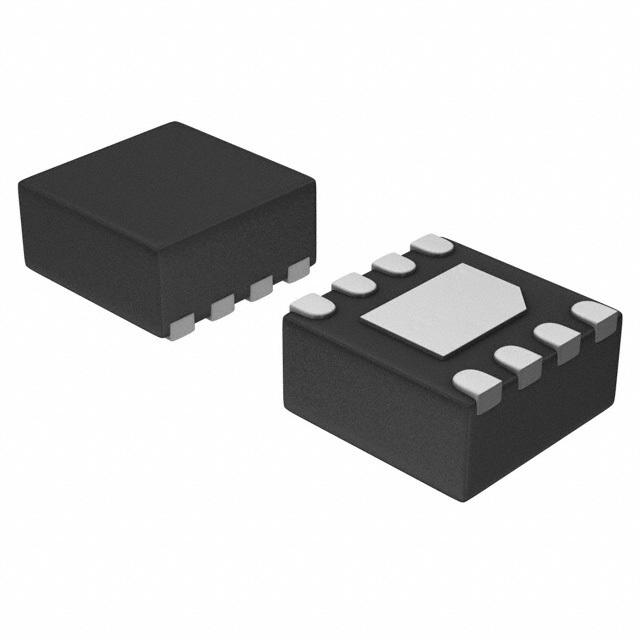

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP81253MNTBG

ON Semiconductor

MOSFET Driver Compatible with Single-Phase IMVP8 Controllers, DFN8 2.0x2.0x0.9mm, 0.5p, 3000-REEL

Наличие: 806 шт.

Адрес доставки: Москва

Цена: ₽ 18.03

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC25512833

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP81253MNTBG характеристики

Атрибут	Значение атрибута
Номенклатура	NCP81253MNTBG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC25512833
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	DFN-8
Напряжение Питания (DC)	4.50V (min)
Время Нарастания/Спада	16ns, 11ns
Количество Выходных Интерфейсов	2 Output
Количество Стежков	8 Position
Время падения (Макс)	11 ns
Время падения (Макс)	16 ns
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.5V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.5 V
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCP81253MNTBG описание продукта

The NCP81253MNTBG is a 5V MOSFET driver compatible with single phase IMVP8 controller in 8 pin DFN package. This is a high performance dual MOSFET gate driver optimized to drive the gates of both high side and low side power MOSFETs in a synchronous buck converter. The driver outputs can be placed into a high impedance state via tri-state PWM and EN inputs. The NCP81253 comes packaged with an integrated boost diode to minimize external components. A VCC UVLO function guarantees the outputs are low when the supply voltage is low. It is used in power management solutions for notebook systems.
Main supply voltage range from -0.3V to 6.5V, VCC range from 4.5V to 5.5V
Internal bootstrap diode, 5V tri-stage PWM input
Diode braking capability via EN mid-state
Anti-cross conduction circuit protects against cross conduction during FET turn-on & turn-off
Output disable control turns off both MOSFETs via enable pin
VCC undervoltage lockout
