NCP59744MN2ADJTBG Купить - ON Semiconductor Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

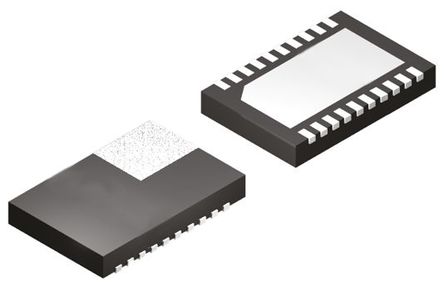

NCP59744MN2ADJTBG

ON Semiconductor

LDO Regulator Pos 0.8V to 3.6V 3A 20Pin QFN T/R

Наличие: 5,776 шт.

Адрес доставки: Москва

Цена: ₽ 50.95

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC52956140

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP59744MN2ADJTBG характеристики

Атрибут	Значение атрибута
Номенклатура	NCP59744MN2ADJTBG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC52956140
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	20 Pin
Корпус/Пакет	QFN-20
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	0.8V ~ 3.6V
Выходной Ток	3 A
Количество Стежков	20 Position
Напряжение Отпадания	115 mV
Максимальное входное напряжение	5.5 V
Входное напряжение (мин)	0.8 V
Выходное напряжение (Макс)	3.6 V
Выходное напряжение (мин)	800 mV
Выходной ток (Макс)	6 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±1 %
Входное напряжение	5.5 V
Длина	5 mm
Ширина	5 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

NCP59744MN2ADJTBG описание продукта

The NCP59744 is dual-rail very low dropout voltage regulator that is capable of providing an output current in excess of 3.0 A with a dropout voltage of 115 mV typ. at full load current. The devices are stable with ceramic and other low ESR output capacitors. This series contains adjustable output voltage version with output voltage down to 0.8 V. Internal protection features consist of built-in thermal shutdown and output current limiting protection. User-programmable
Soft-Start and Power Good pins are available. The NCP59744 is available in QFN20-5 x 5-0.65P package.
**Features:**
* Output Current in Excess of 3.0 A
* 0.25% Typical Accuracy Over Line and Load
* VIN Range: 0.8 V to 5.5 V
* VBIAS Range: 2.2 V to 5.5 V
* Output Voltage Range: 0.8 V to 3.6 V
* Dropout Voltage: 115 mV at 3 A
* Programmable Soft Start
* Open Drain Power Good Output
* Excellent Transient Response
* Current Limit and Thermal Shutdown Protection
* These are Pb-Free Devices
**Applications:**
* Telecom and Industrial Equipment Point of Load Regulation
* FPGA, DSP and Logic Power Supplies
* Switching Power Supply Post Regulation
* Applications with Specific Start-up Time or Sequencing Requirements

Показывать

NCP59744MN2ADJTBG Даташит PDF

10 страницы, 249 КБ

03/24/2014
