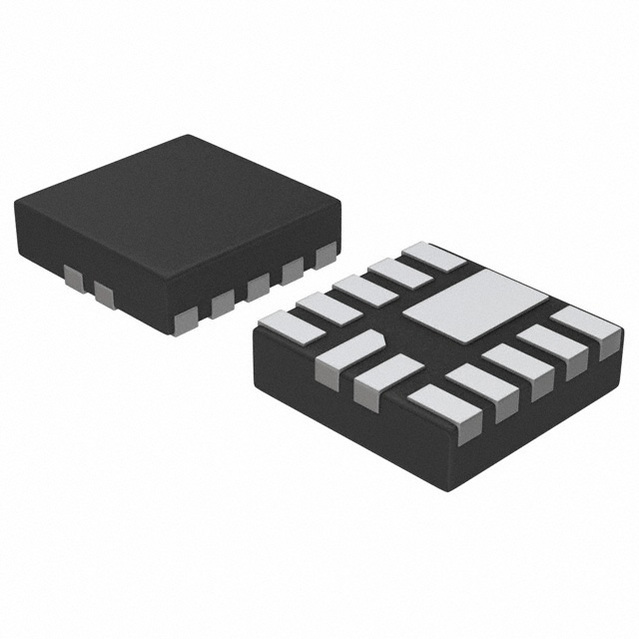

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP5603MNR2G

ON Semiconductor

LED Driver IC 1 Output DC DC Regulator Switched Capacitor (Charge Pump) PWM Dimming 200mA 10-DFN (3x3)

Наличие: 286 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 36.05

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC62532596

Категория продукта:

Драйвер LED

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 30.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

NCP5603MNR2G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP5603MNR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC62532596
Жизненный Цикл Продукта	Active
Категория продукта	Драйвер LED
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	DFN-10
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	4.75V ~ 5.25V
Рассеяние Мощности	580 mW
Топология	Charge Pump
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	580 mW
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Входное напряжение	2.85V ~ 5.5V
Длина	3 mm
Ширина	3 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃ (TA)
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

NCP5603MNR2G описание продукта

High Efficiency Charge Pump Converter
The NCP5603 is an integrated circuit dedicated to the medium power White LED applications. The power conversion is achieved by means of a charge pump structure, using two external ceramic capacitors, making the system extremely tiny. The device supplies a constant voltage to the load from a low battery voltage source. It is particularly suited for the High Efficiency LED used in low cost, low power applications, with high extended battery life.
Features
•Wide Battery Supply Voltage Range: 2.7 < VCC< 5.5 V
•Automatic Operating Mode 1X, 1.5X and 2X Improves Efficiency
•Dimmable Output Current
•Up to 350 mA Output Pulsed Current
•Selectable Output Voltage
•High Efficiency Up To 90%
•Supports 2.5 kV ESD, Human Body Model
•Supports 200 V Machine Model ESD
•Low 40 mA Short Circuit Current
•Pb−Free Package is Available
Applications
•High Power LED
•Back Light Display
•High Power Flash

Показывать

NCP5603MNR2G Даташит PDF

13 страницы, 149 КБ

07/30/2007
