AD5162BRMZ100 Купить - ADI Цифровой потенциометр

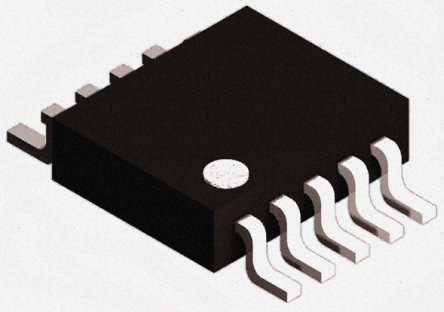

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

AD5162BRMZ100

ADI

Digital Potentiometer 100KΩ 256POS Volatile Linear 10Pin MSOP Tube

Наличие: 1,140 шт.

Адрес доставки: Москва

Цена: ₽ 1,173.39

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ADI

ЧипСити Номер продукта:

CC480704

Категория продукта:

Цифровой потенциометр

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

AD5162BRMZ100 характеристики

Атрибут	Значение атрибута
Номенклатура	AD5162BRMZ100
Производитель	ADI
ЧипСити Номер продукта	CC480704
Категория продукта	Цифровой потенциометр
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	10 Pin
Корпус/Пакет	MSOP-10
Напряжение Питания (DC)	2.70V (min)
Допустимое Отклонение Ёмкости	±20 %
Ток Питания	0.0035 mA
Количество Цепей	2 Circuit
Количество Стежков	10 Position
Тактовая Частота	25.0MHz (max)
Сопротивление	100 kΩ
Допустимое Отклонение Сопротивления	±20 %
Ток Покоя	3.50 µA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.7V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	3 mm
Ширина	3 mm
Высота	0.85 mm
Рабочая Температура	-40℃ ~ 125℃
Коэффициент Температуры	±35 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

AD5162BRMZ100 описание продукта

Product Details
The AD5162 provides a compact 3 mm x 4.9 mm packaged solution for dual 256 position adjustment applications. This device performs the same electronic adjustment function as a 3-terminal mechanical potentiometer. Available in four different end-to-end resistance values (2.5 kΩ, 10 kΩ, 50 kΩ, 100 kΩ), this low temperature coefficient device is ideal for high accuracy and stability-variable resistance adjustments.
The wiper settings are controllable through the SPI compatible digital interface. The resistance between the wiper and either end point of the fixed resistor varies linearly with respect to the digital code transferred into the RDAC latch1.
Operating from a 2.7 V to 5.5 V power supply and consuming less than 6 µA allows the AD5162 to be used in portable battery-operated applications.
For applications that program the AD5162 at the factory, Analog Devices offers device programming software running on Windows® NT/2000/XP operating systems. This software effectively replaces the need for external SPI controllers, which in turn enhances the time to market of systems. An AD5162 evaluation kit and software are available. The kit includes a cable and instruction manual.
1 _The terms digital potentiometer, VT, and RDAC are used interchangeably_.
**Applications**
Systems calibrations
Electronics level settings
Mechanical trimmers replacement in new designs
Permanent factory PCB setting
Transducer adjustment of pressure, temperature, position, chemical, and optical sensors
RF amplifier biasing
Automotive electronics adjustment
Gain control and offset adjustment
### Features and Benefits
2-Channel, 256-position potentiometer
End-to-End Resistance
2.5kΩ, 10kΩ, 50kΩ, 100kΩ
Compact 10-lead MSOP (3 mm x 4.9 mm) package
Fast settling time: ts = 5 μs typical on power-up
Full read/write of wiper register
Power-On preset to midscale
Single Supply: 2.7 V to 5.5 V
Low Temperature
Coefficient 35 ppm/°C
Low power, IDD = 6 µA maximum
Wide operating temperature:
–40°C to +125°C
Evaluation board available
Qualified for automotive applications
