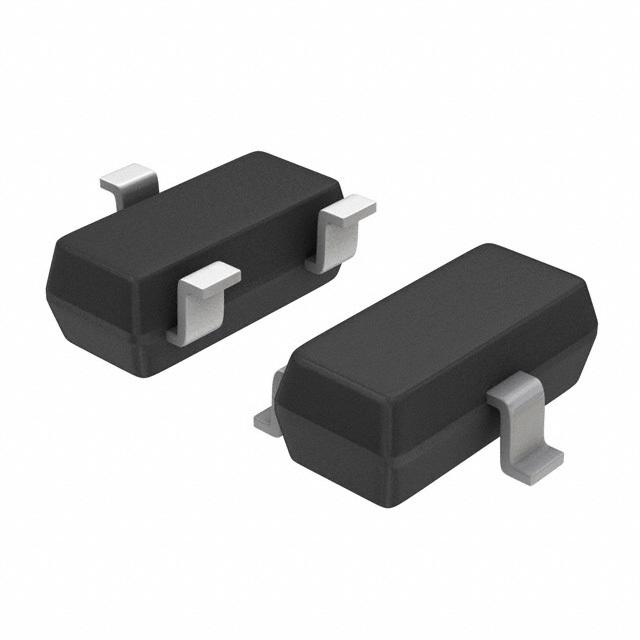

NCP431BVSNT1G

ON Semiconductor

Shunt Voltage Reference IC 36V ±0.5% 100mA TO-236-3, SC-59, SOT-23-3

Наличие: 4,558 шт.

Адрес доставки: Москва

Цена: ₽ 22.73

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC2937946

Категория продукта:

Опорный чип напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP431BVSNT1G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP431BVSNT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC2937946
Категория продукта	Опорный чип напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	SOT-23-3
Допустимое Отклонение Ёмкости	±0.5 %
Безгалогеновый Статус	Halogen Free
Выходное Напряжение	2.5V ~ 36V
Выходной Ток	100 mA
Количество Стежков	3 Position
Максимальное входное напряжение	37 V
Выходное напряжение (Макс)	36 V
Выходное напряжение (мин)	2.5 V
Выходной ток (Макс)	100 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Входное напряжение	37 V
Рабочая Температура	-40℃ ~ 125℃ (TA)
Коэффициент Температуры	±50 ppm/℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCP431BVSNT1G описание продукта

The NCP431 integrated circuits are three-terminal programmable shunt regulator diodes. They are a direct upgrade to the industry standard TL431A. These monolithic IC voltage references operate as a low temperature coefficient zener which is programmable from Vref to 36 V using two external resistors. These devices exhibit a wide operating current range of 40 µA to 100 mA with a typical dynamic impedance of 0.22Ω. The characteristics of these references make them excellent replacements for zener diodes in many applications such as digital voltmeters, power supplies, and op amp circuitry. The 2.5 V reference makes it convenient to obtain a stable reference from 5.0 V logic supplies, and since the NCP431 operates as a shunt regulator, it can be used as either a positive or negative voltage reference. Low minimum operating current makes this device an ideal choise for secondary regulators in SMPS adapters with extremely low no-load consumption.The NCP432 has exactly the same functionality and electrical specifications as the NCP431, but has an alternate pin configuration.
Features | | Benefits
---|---|---
| | | | |
Low Minimum Operating Current: 40 uA, Typ @ 25C
| |
Reduced power consumption
Voltage Reference Tolerance: 1%, Typ @ 25C
| |
Accurate Reference Voltage
Programmable Output Voltage to 36 V
| |
Allows for use in a broad range of applications
Low Dynamic Output Impedance, 0.22ohm Typical
| |
High and stable gain even at very low cathode current operation
Temperature Compensated for Operation over Full Rated Operating
Temperature Range
| |
Accurate and reliable operation over the temperature range
Equivalent FullRange Temperature Coefficient of 50 ppm/C
Typical
| |
Accurate reference across temperature
NCP431 is pin compatible to the TL432
| |
Easily upgrade performance with no board level change
NCP432 is pin compatible to the TL431
| |
Alternate pin configuration

Показывать

NCP431BVSNT1G Даташит PDF

27 страницы, 482 КБ

08/14/2016
