NCP1207ADR2G Купить - ON Semiconductor Преобразователь AC-DC

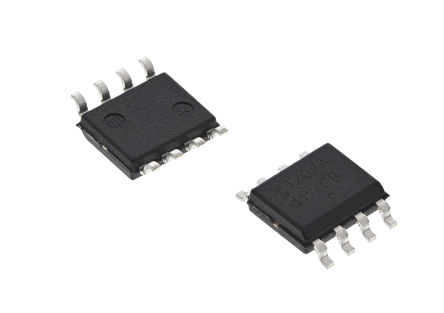

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP1207ADR2G

ON Semiconductor

NCP1207ADR2G, PWM Current Mode Controller, 500mA, 60kHz, 20V, 8Pin SOIC

Наличие: 277 шт.

Адрес доставки: Москва

Цена: ₽ 129.34

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC4258004

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP1207ADR2G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP1207ADR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC4258004
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	1 MHz
Напряжение Питания (DC)	5.30V (min)
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	18.0 V
Выходное Напряжение	10 V
Выходной Ток	500 mA
Ток Питания	1.6 mA
Количество Каналов	1 Channel
Количество Стежков	8 Position
Время Нарастания	40 ns
Частота Переключения	200kHz (MAX)
Топология	Flyback
Тепловое Сопротивление	178 ℃/W
Время падения	20 ns
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	16 VDC
Напряжение питания (Макс)	16 V
Напряжение питания (мин)	5.3 V
Входное напряжение	10.6V ~ 20V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 125℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCP1207ADR2G описание продукта

The NCP1207ADR2G is a PWM Current-Mode Controller for free running quasi-resonant operation. It combines a true current mode modulator and a demagnetization detector to ensure full borderline/critical conduction mode in any load/line conditions and minimum drain voltage switching (quasi-resonant operation). Due to its inherent skip cycle capability, the controller enters burst mode as soon as the power demand falls below a predetermined level. As this happens at low peak current, no audible noise can be heard. For the controller an internal 8ms timer prevents the free-run frequency to exceed 125kHz. For the controller the internal timer duration is reduced to 4.5ms to allow operation at higher frequencies. The dynamic self-supply (DSS) drastically simplifies the transformer design in avoiding the use of an auxiliary winding to supply the controller. Due to its high-voltage technology, the IC is directly connected to the high-voltage DC rail.
Free-running borderline/critical mode quasi-resonant operation
Current-mode with adjustable skip-cycle capability
No auxiliary winding VCC operation
Auto-recovery over-current protection
Latching over-voltage protection
External latch triggering via over-temperature signal
Adjustable skip level
Internal temperature shutdown
Direct opto coupler connection
SPICE models available for transient analysis

Показывать

NCP1207ADR2G Даташит PDF

17 страницы, 286 КБ

08/13/2013
