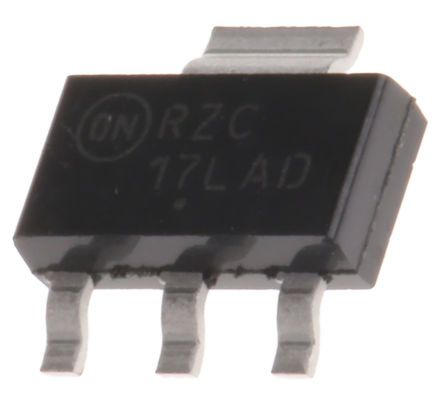

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP1117LPSTADT3G

ON Semiconductor

ON SEMICONDUCTOR NCP1117LPSTADT3G LDO Voltage Regulator, Adjustable, 18V in, 1.3V drop, 1A out, SOT-223-4

Наличие: 282 шт.

Адрес доставки: Москва

Цена: ₽ 14.89

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC5861559

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP1117LPSTADT3G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP1117LPSTADT3G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC5861559
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	4 Pin
Корпус/Пакет	TO-261-4
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	5 V
Выходной Ток	1 A
Ток Питания	50 µA
Количество Стежков	4 Position
Полярность	P-Channel
Ток Покоя	50 µA
Напряжение Отпадания	1.3V @1A
Максимальное входное напряжение	18 V
Выходное напряжение (Макс)	16.6 V
Выходное напряжение (мин)	1.25 V
Выходной ток (Макс)	1.1 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Входное напряжение	≤18 V
Длина	6.7 mm
Ширина	3.7 mm
Высота	1.69 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCP1117LPSTADT3G описание продукта

The NCP1117LPSTADT3G is a low power low-dropout Voltage Regulator with reduced quiescent current. It is intended primarily for high volume consumer applications over the 0 to 125° temperature range. Capable of providing an output current in excess of 1A with a dropout voltage of 1.3V at 1A full current load, it consists of an adjustable voltage version. Internal protection features consist of output current limiting and built-in thermal shutdown.
No minimum load requirement for fixed voltage output device
Good noise rejection
Operation up to 18V input
Quiescent current over 10 times lower than traditional 1117
