NCP1014AP100G Купить - ON Semiconductor Преобразователь AC-DC

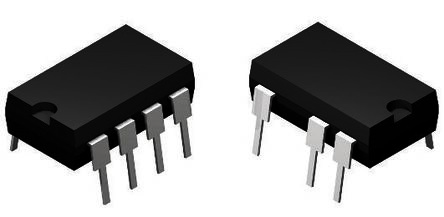

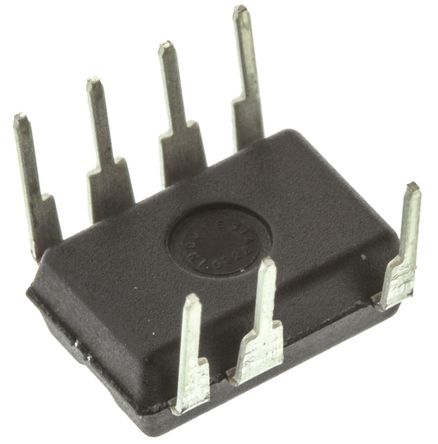

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NCP1014AP100G

ON Semiconductor

ON SEMICONDUCTOR NCP1014AP100G AC-DC Off-Line Switcher IC, Flyback, 100VAC - 250VAC, 100kHz, 12W, DIP-7

Наличие: 5,311 шт.

Адрес доставки: Москва

Цена: ₽ 107.26

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC8886685

Категория продукта:

Преобразователь AC-DC

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NCP1014AP100G характеристики

Атрибут	Значение атрибута
Номенклатура	NCP1014AP100G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC8886685
Категория продукта	Преобразователь AC-DC
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	7 Pin
Корпус/Пакет	DIP-7
Частота	100 kHz
Номинальная Мощность	12 W
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходной Ток	450 mA
Пробивное Напряжение	700 V
Количество Стежков	7 Position
Рассеяние Мощности	19.0 W
Время Нарастания	20 ns
Частота Переключения	100 kHz
Рабочий цикл	67 %
Максимальное входное напряжение	10 V
Входное напряжение (макс. Переменный ток)	250 v
Входное напряжение (мин мин.)	100 v
Выходное напряжение (Макс)	700 V
Выходной ток (Макс)	250 mA
Максимальный рабочий цикл	72 %
Рабочая температура (Макс)	150 ℃
Напряжение питания (Макс)	10 V
Входное напряжение	8.5V ~ 10V
Длина	10.16 mm
Ширина	6.6 mm
Высота	3.44 mm
Рабочая Температура	-40℃ ~ 150℃ (TJ)
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NCP1014AP100G описание продукта

The NCP1014AP100G is a self-supplied Monolithic Switcher for low standby-power offline SMPS. It integrates a fixed-frequency current-mode controller and a 700V MOSFET. Short-circuit detection takes place when the feedback signal fades away, in true short-circuit conditions or in broken opto coupler cases. External disabling is easily done either simply by pulling the feedback pin down or latching it to ground through an inexpensive SCR for complete latched-off. Finally soft-start and frequency jittering further ease the designer task to quickly develop and robust offline power supplies. For improved standby performance, the connection of an auxiliary winding stops the DSS operation and helps to consume less than 100mW at high line. In this mode, a built-in latched over-voltage protection prevents from lethal voltage runaways in case the opto coupler would brake.
Large creepage distance between high-voltage pins
Skip-cycle operation at low peak currents only - no acoustic noise
Dynamic self-supply, no need for an auxiliary winding
Internal 1ms soft-start
Latched over-voltage protection with auxiliary winding operation
Frequency jittering for better EMI signature
Auto-recovery internal output short-circuit protection
Internal temperature shutdown
Direct opto coupler connection
SPICE models available for transient analysis

Показывать

NCP1014AP100G Даташит PDF

23 страницы, 346 КБ

09/10/2014
