NC7WZ14EP6X Купить - Fairchild Логический чип

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NC7WZ14EP6X

Fairchild

Inverter, LVC/LCX/Z Series, 2-Func, 1Input, CMOS, PDSO6, 1.25MM, ROHS COMPLIANT, EIAJ, SC-88A, SC-70, 6Pin

Наличие: 38,094 шт.

Адрес доставки: Москва

Цена: ₽ 8.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC41970335

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NC7WZ14EP6X характеристики

Атрибут	Значение атрибута
Номенклатура	NC7WZ14EP6X
Производитель	Fairchild
ЧипСити Номер продукта	CC41970335
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	6 Pin
Корпус/Пакет	SC-70-6
Напряжение Питания (DC)	1.65V (min)
Количество Цепей	2 Circuit
Количество Стежков	6 Position
Количество входов	2 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	1.65V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	1.65 V
Длина	2 mm
Ширина	1.25 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
	Показывать Просмотр аналоги замена

NC7WZ14EP6X описание продукта

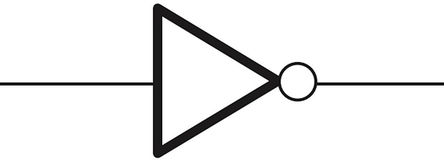

The NC7WZ14EP6X is a dual Inverter with Schmitt-trigger input from ultra-high speed (UHS) series of TinyLogic®. The device is fabricated with advanced CMOS technology to achieve ultra-high speed with high output drive while maintaining low static power dissipation over a very broad VCC operating range. The device is specified to operate over the 1.65 to 5.5V VCC range. The inputs and outputs are high-impedance when VCC is 0V. Inputs tolerate voltages up to 7V independent of VCC operating voltage. Schmitt-trigger inputs achieve typically 1V hysteresis between the positive-and negative-going input threshold voltage at 5V.
3.2ns Propagation delay (tPD)
±24mA High output drive at 3V
Matches the performance of LCX when operated at 3.3V VCC
Power down high impedance Inputs/Outputs
Overvoltage tolerance inputs facilitate 5V to 3V translation
Proprietary noise/EMI reduction circuitry
