NB6L295MMNG Купить - ON Semiconductor Линия задержки

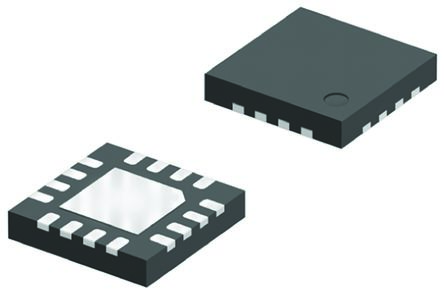

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

NB6L295MMNG

ON Semiconductor

Active Programmable Delay Line 2IN 0.011ns ABS 8.5ns MAX 24Pin QFN EP Rail

Наличие: 459 шт.

Адрес доставки: Москва

Цена: ₽ 2,024.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC8636238

Категория продукта:

Линия задержки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

NB6L295MMNG характеристики

Атрибут	Значение атрибута
Номенклатура	NB6L295MMNG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC8636238
Категория продукта	Линия задержки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	QFN-24
Безгалогеновый Статус	Halogen Free
Количество Цепей	2 Circuit
Количество Стежков	24 Position
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2.375V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2.375 V
Длина	4 mm
Ширина	4 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

NB6L295MMNG описание продукта

2.5V / 3.3V Dual Channel Programmable Clock/Data Delay with Differential CML Outputs
Multi−Level Inputs w/ Internal Termination
The NB6L295M is a Dual Channel Programmable Delay Chip designed primarily for Clock or Data de−skewing and timing
adjustment. The NB6L295M is versatile in that two individual variable delay channels, PD0 and PD1, can be configured in one of two operating modes, a Dual Delay or an Extended Delay.
•Input Clock Frequency > 1.5 GHz with 210 mV VOUTPP
•Input Data Rate > 2.5 Gb/s
•Programmable Delay Range: 0 ns to 6 ns per Delay Channel
•Programmable Delay Range: 0 ns to 11.2 ns for Extended Delay Mode
•Total Delay Range: 3.2 ns to 8.5 ns per Delay Channel
•Total Delay Range: 6.2 ns to 16.6 ns in Extended Delay Mode
•Monotonic Delay: 11 ps Increments in 511 Steps
•Linearity 20 ps, Maximum
•100 ps Typical Rise and Fall Times
•2.4 ps Typical Clock Jitter, RMS
•20 ps Pk−Pk Typical Data Dependent Jitter
•LVPECL, CML or LVDS Differential Input Compatible
•LVPECL, LVCMOS, LVTTL Single Ended Input Compatible
•3−Wire Serial Interface
•Operating Range: VCC= 2.375 V to 3.6 V
•CML Output Level; 380 mV Peak−to−Peak, Typical
•Internal 50 Input/Output Termination Provided
•−40°C to 85°C Ambient Operating Temperature
•24−Pin QFN, 4 mm x 4 mm
•These are Pb−Free Devices

Показывать

NB6L295MMNG Даташит PDF

13 страницы, 184 КБ

просматривать

NB6L295MMNG Даташит PDF

13 страницы, 206 КБ

03/28/2012

просматривать

NB6L295MMNG Даташит PDF

14 страницы, 256 КБ

08/11/2021

просматривать

NB6L295MMNG Руководство по программированию

13 страницы, 194 КБ

03/13/2012

просматривать

NB6L295MMNG Руководство по программированию

13 страницы, 190 КБ

03/13/2012

просматривать

NB6L295MMNG Другие Даташит

12 страницы, 565 КБ

просматривать

NB6L295MMNG Другие Даташит

10 страницы, 145 КБ

10/17/2008

просматривать

NB6L295MMNG Другие Даташит

4 страницы, 185 КБ

04/27/2016

просматривать

NB6L295MMNG Другие Даташит

3 страницы, 18 КБ

07/12/2021

просматривать

NB6L295MMNG Чертежные схемы

2 страницы, 59 КБ

просматривать
