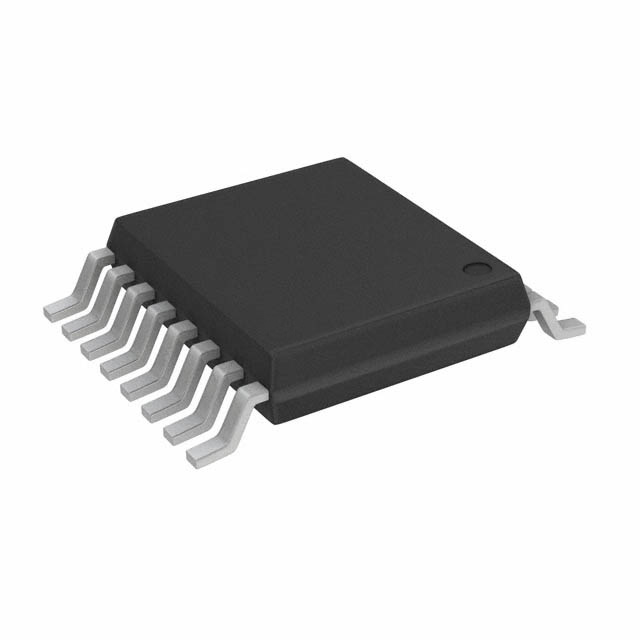

NB2308AI1DTG

ON Semiconductor

Zero Delay PLL Clock Buffer Single 16Pin TSSOP Rail

Наличие: 3,606 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 72.24

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC98532425

Категория продукта:

Деталь тактового сигнала

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 28.04.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

NB2308AI1DTG характеристики

Атрибут	Значение атрибута
Номенклатура	NB2308AI1DTG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC98532425
Жизненный Цикл Продукта	Active
Категория продукта	Деталь тактового сигнала
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	8 Output
Ток Питания	34 mA
Количество Цепей	1 Circuit
Количество входов	1 Input
Максимальный рабочий цикл	60 %
Время падения (Макс)	2.2 ns
Время падения (Макс)	2.2 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	5.1 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-40℃ ~ 85℃
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

Аналоги товара

NB2308AI1DTG описание продукта

The NB2308A is a versatile, 3.3V zero delay buffer designed to distribute high-speed clocks. It is available in a 16-pin package. The part has an on-chip PLL which locks to an input clock presented on the REF pin. The PLL feedback is required to be driven to FBK pin, and can be obtained from one of the outputs. The input-to-output propagation delay is guaranteed to be less than 250ps, and the output-to-output skew is guaranteed to be less than 200ps. The NB2308A has two banks of four outputs each, which can be controlled by the select inputs as shown in the Select Input Decoding Table. If all the output clocks are not required, Bank B can be three-stated. The select input also allows the input clock to be directly applied to the outputs for chip and system testing purposes. Multiple NB2308A devices can accept the same input clock and distribute it. In this case the skew between the outputs of the two devices is guaranteed to be less than 700ps. The NB2308A is available in five different configurations (Refer to NB2308A Configurations Table). The NB2308AI1 is the base part, where the output frequencies equal the reference if there is no counter in the feedback path. The NB2308AI1H is the high-drive version of the -1 and the rise and fall times on this device are much faster. The NB2308AI2 allows the user to obtain 2X and 1X frequencies on each output bank. The exact configuration and output frequencies depends on which output drives the feedback pin. The NB2308AI3 allows the user to obtain 4X and 2X frequencies on the outputs. The NB2308AI4 enables the user to obtain 2X clocks on all outputs. Thus, the part is extremely versatile, and can be used in a variety of applications. The NB2308AI5H is a high-drive version with REF/2 on both banks.
Features
---
|
Zero Input - Output Propagation Delay, Adjustable by Capacitive Load on FBK Input
Multiple Configurations - Refer to NB2308A Configurations Table
Input Frequency Range: 15 MHz to 133 MHz
Multiple Low-Skew Outputs
Output-Output Skew Less than 200 ps
Device-Device Skew Less than 700 ps
Two banks of four outputs, three-stateable by two select inputs
Less than 200 ps Cycle-to-Cycle Jitter (-1, -1H, -4, -5H)
Available in 16-pin SOIC and TSSOP Packages
3.3V operation
Advanced 0.35 µ CMOS Technology
Pb-Free Packages

Показывать

NB2308AI1DTG Даташит PDF

12 страницы, 190 КБ

10/29/2010

просматривать

NB2308AI1DTG Другие Даташит

12 страницы, 159 КБ

07/15/2008

просматривать

NB2308AI1DTG Другие Даташит

12 страницы, 161 КБ

11/09/2006

просматривать

NB2308AI1DTG Другие Даташит

3 страницы, 156 КБ

12/22/2016

просматривать

NB2308AI1DTG Другие Даташит

2 страницы, 166 КБ

12/15/2016

просматривать

NB2308AI1DTG Чертежные схемы

2 страницы, 38 КБ

12/29/2006

просматривать

NB2308AI1DTG Чертежные схемы

2 страницы, 41 КБ

10/18/2006

просматривать
