MSC1214Y3PAGT Купить - TI Цифро-аналоговый преобразователь

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

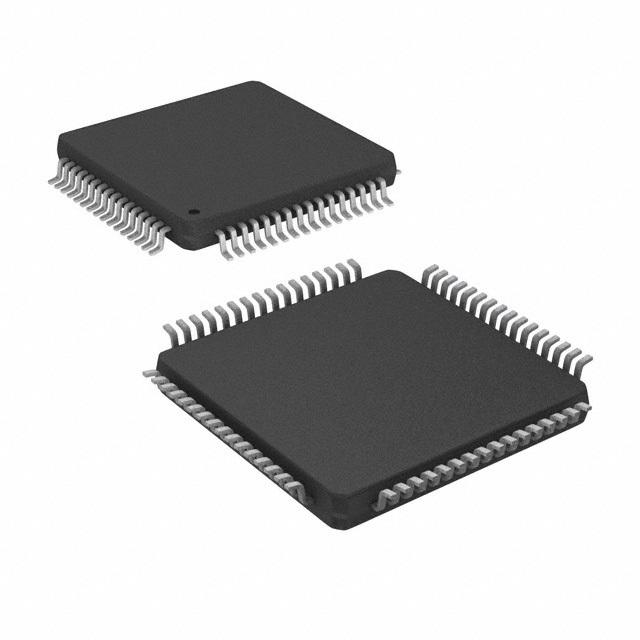

MSC1214Y3PAGT

Data Acquisition System Single ADC Dual DAC 24Bit 64Pin TQFP T/R

Наличие: 246 шт. Гарантия оригинала

Адрес доставки:

Цена: ₽ 1,911.11

шт.

Купить

Цена действительна 24 часа

Высокий спрос на этой неделе

Производитель:

ЧипСити Номер продукта:

CC43304603

Категория продукта:

Цифро-аналоговый преобразователь

Дата доставки: 7 дней

3D модель

Оплата:

Обновлено 01.05.2026, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

Более 11 лет опыта в закупках

Сертифицированный поставщик (ISO)

1000+ клиентов в России

Поддержка малого MOQ

MSC1214Y3PAGT характеристики

Атрибут	Значение атрибута
Номенклатура	MSC1214Y3PAGT
Производитель	TI
ЧипСити Номер продукта	CC43304603
Жизненный Цикл Продукта	Active
Категория продукта	Цифро-аналоговый преобразователь
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	64 Pin
Корпус/Пакет	TQFP-64
Напряжение Питания (DC)	5.00 V, 5.25 V (max)
Ток Питания	14.8 mA
Количество Каналов	8 Channel
Тактовая Частота	33.0 MHz, 40.0 MHz (max)
Размер ОЗУ	1280 B
Количество Битов	24 Bit
Частота Выборки	1 ksps
Потребляемая Мощность	4.00 mW
Количество I/O Выводов	34 IO
Время Доступа	33.0 µs
Ядерная Архитектура	8051
Количество АЦП	1 ADC
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
Количество ЦАПов	2 DAC
Напряжение питания	2.7V ~ 5.25V
Длина	10 mm
Ширина	10 mm
Высота	1 mm
Рабочая Температура	-40℃ ~ 125℃
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
	Показывать Просмотр аналоги замена

Аналоги товара

MSC1214Y3PAGT описание продукта

The MSC1211/12/13/14 are completely integrated families of mixed-signal devices incorporating a high-resolution delta-sigma () ADC, 16-bit DACs, 8-channel multiplexer, burnout detect current sources, selectable buffered input, offset DAC, Programmable Gain Amplifier (PGA), temperature sensor, voltage reference, 8-bit microcontroller, Flash Program Memory, Flash Data Memory, and Data SRAM.
On-chip peripherals include an additional 32-bit accumulator, an SPI-compatible serial port with FIFO, dual USARTs, multiple digital input/output ports, a watchdog timer, low-voltage detect, on-chip power-on reset, 16-bit PWM, breakpoints, brownout reset, three timer/counters, and a system clock divider. The MSC1211 and MSC1213 also contain a hardware I2C peripheral.
The devices accept low-level differential or single-ended signals directly from a transducer. The ADC provides 24 bits of resolution and 24 bits of no-missing-code performance using a Sinc3 filter with a programmable sample rate. The ADC also has a selectable filter that allows for high-resolution, single-cycle conversion.
The microcontroller core is 8051 instruction set compatible. The microcontroller core is an optimized 8051 core that executes up to three times faster than the standard 8051 core, given the same clock source. This design makes it possible to run the devices at a lower external clock frequency and achieve the same performance at lower power than the standard 8051 core.
The MSC1211/12/13/14 allow users to uniquely configure the Flash and SRAM memory maps to meet the needs of their applications. The Flash is programmable down to 2.7V using both serial and parallel programming methods. The Flash endurance is 100k Erase/Write cycles. In addition, 1280 bytes of RAM are incorporated on-chip.
The parts have separate analog and digital supplies, which can be independently powered from 2.7V to +5.25V. At +3V operation, the power dissipation for each part is typically less than 4mW. The MSC1211/12/13/14 are all available in a TQFP-64 package.
The MSC1211/12/13/14 are designed for high-resolution measurement applications in smart transmitters, industrial process control, weigh scales, chromatography, and portable instrumentation.
