MOCD213R2M Купить - ON Semiconductor Оптопара/ оптоизолятор

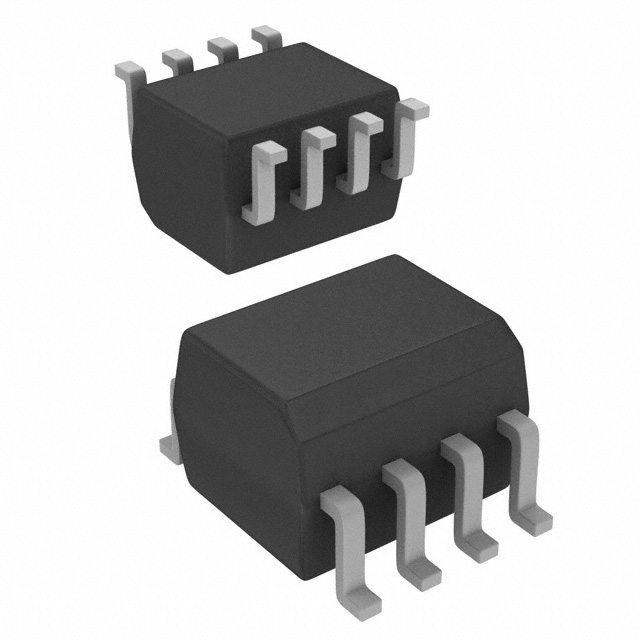

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MOCD213R2M

ON Semiconductor

SOIC8 SMT Dual Channel 70V 2500Vrms Phototransistor Optocoupler

Наличие: 40 шт.

Адрес доставки: Москва

Цена: ₽ 36.06

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC1984504

Категория продукта:

Оптопара/ оптоизолятор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MOCD213R2M характеристики

Атрибут	Значение атрибута
Номенклатура	MOCD213R2M
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC1984504
Категория продукта	Оптопара/ оптоизолятор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Время Нарастания/Спада	1.6µs, 2.2µs
Количество Каналов	2 Channel
Количество Стежков	8 Position
Напряжение в Прямом Направлении	1.25 V
Рассеяние Мощности	250 mW
Время Нарастания	1.6 µs
Напряжение Изоляции	2500 Vrms
Прямой ток	60 mA
Выходное напряжение (Макс)	70 V
Входной ток (мин)	60 mA
Максимальное прямое напряжение (Макс)	1.55 V
Прямой ток (макс)	60 mA
Время падения	2.2 µs
Рабочая температура (Макс)	100 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	250 mW
Рабочая Температура	-40℃ ~ 100℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MOCD213R2M описание продукта

The MOCD213M device consists of two gallium arsenide infrared emitting diodes optically coupled to two monolithic silicon phototransistor detectors, in a surface mountable, small outline plastic package. It is ideally suited for high density applications and eliminates the need for through-the-board mounting.
Features
---
|
Closely Matched Current Transfer Ratios
Minimum BVCEO of 70 V Guaranteed
MOCD207M, MOCD208M
Minimum BVCEO of 30 V Guaranteed
MOCD211M, MOCD213M, MOCD217M
Low LED Input Current Required for Easier Logic Interfacing
MOCD217M
Convenient Plastic SOIC-8 Surface Mountable Package Style, with 0.050" Lead Spacing
Safety and Regulatory Approvals:
UL1577, 2,500 VACRMS for 1 Minute
DIN-EN/IEC60747-5-5, 565 V Peak Working Insulation Voltage
