MM74HC164N Купить - Fairchild Регистр сдвига

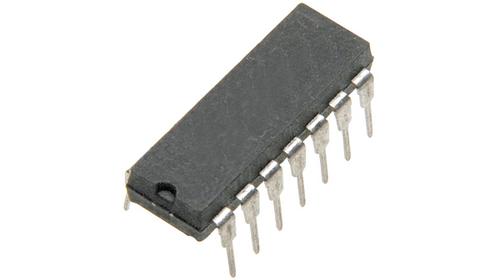

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MM74HC164N

Fairchild

74HC CMOS, 74HC164, DIP14, 6V; Logic IC Function: 8Bit Serial-In/Parallel-Out Shift Register; Logic IC Family: HC; Lo...

Наличие: 5,789 шт.

Адрес доставки: Москва

Цена: ₽ 18.81

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Fairchild

ЧипСити Номер продукта:

CC85294386

Категория продукта:

Регистр сдвига

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MM74HC164N характеристики

Атрибут	Значение атрибута
Номенклатура	MM74HC164N
Производитель	Fairchild
ЧипСити Номер продукта	CC85294386
Категория продукта	Регистр сдвига
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	14 Pin
Корпус/Пакет	DIP-14
Частота	50.0 MHz
Напряжение Питания (DC)	5.00 V, 6.00 V (max)
Количество Цепей	1 Circuit
Количество Стежков	14 Position
Количество Битов	8 Bit
Количество Вентилей	1 Gate
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Высота	3.56 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Obsolete
Упаковка	Rail
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MM74HC164N описание продукта

General Description
The MM74HC164 utilizes advanced silicon-gate CMOS technology. It has the high noise immunity and low consumption of standard CMOS integrated circuits. It also offers speeds comparable to low power Schottky devices.
This 8-bit shift register has gated serial inputs and CLEAR. Each register bit is a D-type master/slave flip-flop. Inputs A & B permit complete control over the incoming data. A LOW at either or both inputs inhibits entry of new data and resets the first flip-flop to the low level at the next clock pulse. A high level on one input enables the other input which will then determine the state of the first flip-flop. Data at the serial inputs may be changed while the clock is HIGH or LOW, but only information meeting the setup and hold time requirements will be entered. Data is serially shifted in and out of the 8-bit register during the positive going transition of the clock pulse. Clear is independent of the clock and accomplished by a low level at the CLEAR input.
The 74HC logic family is functionally as well as pin-out compatible with the standard 74LS logic family. All inputs are protected from damage due to static discharge by internal diode clamps to VCC and ground.
Features
■ Typical operating frequency: 50 MHz
■ Typical propagation delay: 19 ns (clock to Q)
■ Wide operating supply voltage range: 2V to 6V
■ Low input current: 1 µA maximum
■ Low quiescent supply current: 80 µA maximum (74HC Series)
■ Fanout of 10 LS-TTL loads

Показывать

MM74HC164N Даташит PDF

9 страницы, 340 КБ

01/20/1999

просматривать

MM74HC164N Даташит PDF

9 страницы, 413 КБ

просматривать

MM74HC164N Даташит PDF

7 страницы, 73 КБ

просматривать

MM74HC164N Другие Даташит

7 страницы, 85 КБ

просматривать
