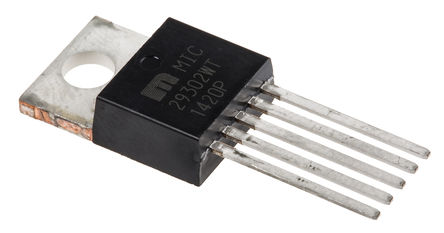

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MIC29302WT

Microchip

MICROCHIP MIC29302WT LDO Voltage Regulator, Adjustable, 2.25V to 26V input, 370mV drop., 1.25V to 25V/3A out, TO-220-5

Наличие: 256 шт.

Адрес доставки: Москва

Цена: ₽ 184.21

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC1537695

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MIC29302WT характеристики

Атрибут	Значение атрибута
Номенклатура	MIC29302WT
Производитель	Microchip
ЧипСити Номер продукта	CC1537695
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	5 Pin
Корпус/Пакет	TO-220-5
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	1.25V ~ 26V
Выходной Ток	3 A
Количество Стежков	5 Position
Напряжение Отпадания	370 mV
Максимальное входное напряжение	26 V
Входное напряжение (мин)	2.25 V
Выходное напряжение (Макс)	25 V
Выходное напряжение (мин)	1.25 V
Выходной ток (Макс)	3 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±1 %
Входное напряжение	≤26 V
Длина	10.67 mm
Ширина	4.83 mm
Высота	9.17 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Unknown
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
	Показывать Просмотр аналоги замена

MIC29302WT описание продукта

The MIC29302WT is a high-current, high-accuracy, low-dropout Voltage Regulator. Using Micrel"s proprietary Super βeta PNP® process with a PNP pass element, these regulators feature 350mV to 425mV (full load) typical dropout voltages and very low ground current. Designed for high-current loads, these devices also find applications in lower current, extremely low dropout-critical systems, where their tiny dropout voltage and ground current values are important attributes. This is fully protected against over-current faults, reversed input polarity, reversed lead insertion, over-temperature operation and positive and negative transient voltage spikes. Five-pin fixed voltage versions feature logic-level on/off control and an error flag which signals whenever the output falls out of regulation. Flagged states include low input voltage (dropout), output current limit, over-temperature shutdown and extremely high voltage spikes on the input.
High current capability
Low ground current
Accurate 1% guaranteed tolerance
Extremely fast transient response
Reverse-battery and load dump protection
Zero-current shutdown mode (5-pin versions)
Error flag signals output out-of-regulation (5-pin versions)
Fixed voltage and adjustable versions
ESD sensitive device, take proper precaution while handling the device.

Показывать

MIC29302WT Даташит PDF

25 страницы, 836 КБ

12/20/2012
