MC79L05ACDR2G Купить - ON Semiconductor Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC79L05ACDR2G

ON Semiconductor

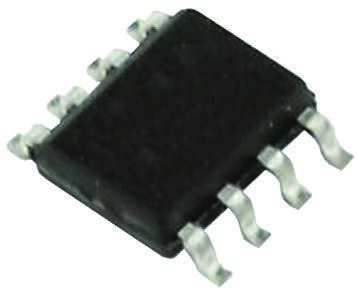

ON SEMICONDUCTOR MC79L05ACDR2G Linear Voltage Regulator, Fixed, -30V to -10V input, -5V/100mA out, SOIC-8

Наличие: 19,795 шт.

Адрес доставки: Москва

Цена: ₽ 10.97

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC2169496

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC79L05ACDR2G характеристики

Атрибут	Значение атрибута
Номенклатура	MC79L05ACDR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC2169496
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	-30.0 V (max)
Выходной Ток	100 mA
Количество Стежков	8 Position
Полярность	N-Channel
Напряжение Отпадания	1.7V @40mA
Выходной ток (Макс)	100 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC79L05ACDR2G описание продукта

The MC79L05ACDR2G is a low cost, three terminal, fixed negative linear voltage regulator in 8 pin SOIC package. This inexpensive, easy to use device is suitable for numerous applications requiring up to 100mA output current. Like the higher powered MC7900 series negative regulators, this regulator features internal thermal overload protection and internal short circuit current limiting, making it remarkably rugged. Thermal overload protections shuts down the circuit when subjected to an excessive power overload condition and internal short circuit protection limits the maximum current the circuit will pass. In most applications, no external components are required for operation. The MC79L05ACDR2G is useful for on-card regulation or any other application where a regulated negative voltage at a modest current level is needed. This regulator offers substantial advantage over the common resistor/zener diode approach.
Nominal output voltage of -5V
Complementary positive regulators offered (MC78L00 series)
Maximum input voltage of -30V
Maximum input regulation of 150mV (-7VDC >= VI >= -20VDC) & 100mV (-8VDC >= VI >= -20VDC) at 25°C
Maximum load regulation of 60mV ( 1mA
Ripple rejection of 49dB at -8VDC >= VI >= -18VDC, f = 120Hz, TJ = +25°C
Dropout voltage of 1.7VDC at IO = 40mA, TJ = +25°C
Input bias current of 6mA at TJ = +25°C
Output noise voltage of 40µV at TA = +25°C, 10Hz
Operating temperature range from 0° to +125°C
