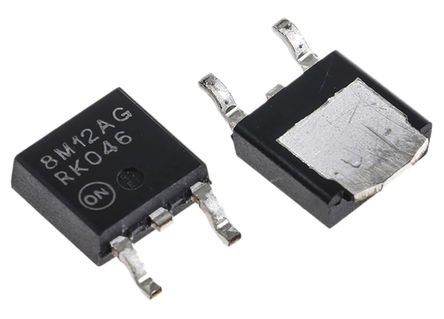

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC78M12ABDTG

ON Semiconductor

Linear Voltage Regulator, Positive, 12V, 500mA Vout: 12V; TJ = -40° to +125℃, DPAK (SINGLE GAUGE) TO-252, 75-TUBE

Наличие: 1,166 шт.

Адрес доставки: Москва

Цена: ₽ 65.44

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC8757593

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC78M12ABDTG характеристики

Атрибут	Значение атрибута
Номенклатура	MC78M12ABDTG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC8757593
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Рабочее Напряжение	14.5V ~ 27V
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	12 V
Выходной Ток	500 mA
Количество Стежков	3 Position
Полярность	P-Channel
Напряжение Отпадания	2V @350mA
Максимальное входное напряжение	35 V
Входное напряжение (мин)	35 V
Выходное напряжение (мин)	12 V
Выходной ток (Макс)	700 mA
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-40 ℃
точность	±2 %
Входное напряжение	35 V
Длина	6.73 mm
Ширина	6.22 mm
Высота	2.38 mm
Рабочая Температура	-40℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC78M12ABDTG описание продукта

The MC78M12ABDTG is a 500mA positive voltage regulator 3 pin TO-252 package. This positive voltage regulator is identical to the popular MC7800 series device, except that it is specified for only half the output current. The three-terminal regulator is intended for local, on-card voltage regulation. Internal current limiting, thermal shutdown circuitry and safe-area compensation for the internal pass transistor combine to make device remarkably rugged under most operating conditions. Maximum output current with adequate heatsinking.
Maximum input voltage of 35V
Output voltage of 12V
Operating temperature range from -40°C to +125°C
No external components required, internal thermal overload protection & high accuracy of ±2%
Maximum line regulation of 50mV at (TJ = 25°C, 14.5VDC
Maximum load regulation of 240mV at (TJ = 25°C, 5mA
Maximum quiescent current change of 0.8mA at (14.5VDC
Output noise voltage of 75µV at (TA = 25°C, 10Hz
Dropout voltage of 2VDC (TJ = 25°C)
Peak output current is 700mA at (TJ = 25°C)
