MC78M05CDTRKG Купить - ON Semiconductor Чип стабилизации напряжения

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

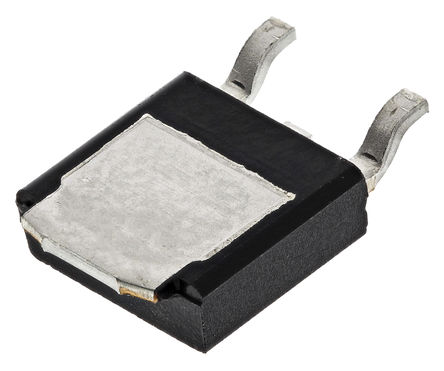

MC78M05CDTRKG

ON Semiconductor

Linear Voltage Regulator, 7805, Fixed, Positive Linear, 10V To 35V In, 5V And 0.5A Out, TO-252-3

Наличие: 17,062 шт.

Адрес доставки: Москва

Цена: ₽ 16.46

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC362508

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC78M05CDTRKG характеристики

Атрибут	Значение атрибута
Номенклатура	MC78M05CDTRKG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC362508
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-252-3
Номинальный Ток	500 mA
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	20.0V (max)
Выходное Напряжение	5 V
Выходной Ток	500 mA
Количество Стежков	3 Position
Полярность	P-Channel
Ток Покоя	3.2 mA
Напряжение Отпадания	2V @350mA
Тепловое Сопротивление	5℃/W (RθJC)
Входной Ток Смещения	3.2 mA
Максимальное входное напряжение	35 V
Входное напряжение (мин)	10 V
Выходное напряжение (Макс)	5 V
Выходное напряжение (мин)	5 V
Выходной ток (Макс)	0.5 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	35 V
Напряжение питания (Макс)	35 V
Напряжение питания (мин)	7 V
Входное напряжение	35 V
Длина	6.73 mm
Ширина	6.22 mm
Высота	2.38 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC78M05CDTRKG описание продукта

The MC78M05CDTRKG is a positive Linear Voltage Regulator which is identical to the popular MC7800 series devices, except it is specified for only half the output current. 3-terminal regulator is intended for local, on-card voltage regulation. It is suitable for the internal pass transistor combine to make these linear voltage regulators remarkably rugged under most operating conditions. Maximum output current, with adequate heat-sinking is 500mA.
No external components required
Internal thermal overload protection
Internal short-circuit current limit
Output transistor safe-area compensation
Pb-free device

Показывать

MC78M05CDTRKG Даташит PDF

18 страницы, 158 КБ

02/13/2008
