MC7805CD2TR4G Купить - ON Semiconductor Чип стабилизации напряжения

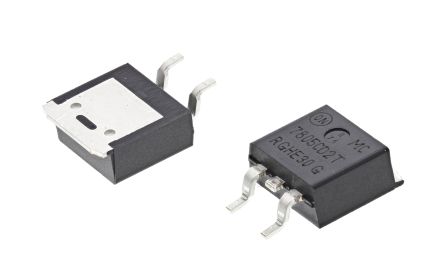

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC7805CD2TR4G

ON Semiconductor

ON SEMICONDUCTOR MC7805CD2TR4G Linear Voltage Regulator, 7805, Fixed, Positive Voltage, 10V To 35V In, 5V And 1A Out, TO-263-3

Наличие: 3,027 шт.

Адрес доставки: Москва

Цена: ₽ 19.60

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC295308

Категория продукта:

Чип стабилизации напряжения

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC7805CD2TR4G характеристики

Атрибут	Значение атрибута
Номенклатура	MC7805CD2TR4G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC295308
Категория продукта	Чип стабилизации напряжения
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	3 Pin
Корпус/Пакет	TO-263-3
Рабочее Напряжение	7V ~ 20V
Номинальный Ток	1.00 A
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Входное Напряжение (DC)	40.0V (max)
Выходное Напряжение	5 V
Выходной Ток	1 A
Ток Питания	3.2 mA
Количество Стежков	3 Position
Полярность	P-Channel
Ток Покоя	3.2 mA
Напряжение Отпадания	2V @1A
Тепловое Сопротивление	5℃/W (RθJC)
Максимальное входное напряжение	35 V
Входное напряжение (мин)	10 V
Выходное напряжение (Макс)	5 V
Выходной ток (Макс)	2.2 A
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	0 ℃
точность	±4 %
Напряжение питания	35 V
Напряжение питания (Макс)	20 VDC
Напряжение питания (мин)	7 VDC
Входное напряжение	≤35 V
Длина	10.24 mm
Ширина	9.35 mm
Высота	30.02 mm
Рабочая Температура	0℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC7805CD2TR4G описание продукта

The MC7805CD2TR4G is a monolithic integrated circuits Positive Voltage Regulator designed as fixed-voltage regulator for a wide variety of applications including local and on-card regulation. This regulator employs internal current limiting, thermal shutdown and safe-area compensation. With adequate heat-sinking it can deliver output currents in excess of 1A. Although designed primarily as a fixed voltage regulator, this device can be used with external components to obtain adjustable voltages and currents.
No external components required
Internal thermal overload protection
Internal short-circuit current limiting
Output transistor safe area compensation
Output voltage offered in 1.5, 2 and 4% tolerance
0 to 125°C Operating temperature range

Показывать

MC7805CD2TR4G Даташит PDF

31 страницы, 213 КБ

11/14/2014
