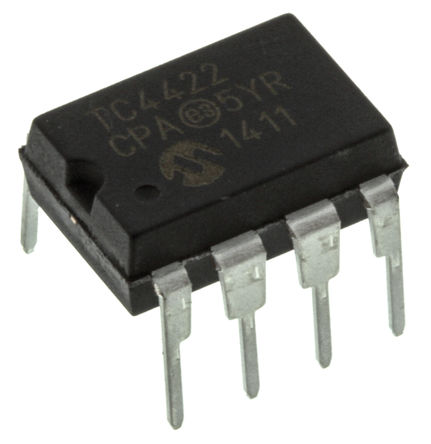

TC4422CPA

Microchip

9A BUF OR INV BASED MOSFET DRIVER, PDIP8, 0.3INCH, PLASTIC, MS-001, DIP-8

Наличие: 654 шт.

Адрес доставки: Москва

Цена: ₽ 146.72

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Microchip

ЧипСити Номер продукта:

CC8488815

Категория продукта:

Драйвер FET

3D модель

Оплата:

Обновлено 11.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TC4422CPA характеристики

Атрибут	Значение атрибута
Номенклатура	TC4422CPA
Производитель	Microchip
ЧипСити Номер продукта	CC8488815
Категория продукта	Драйвер FET
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	8 Pin
Корпус/Пакет	PDIP-8
Напряжение Питания (DC)	4.50V (min)
Рабочее Напряжение	4.5V ~ 18V
Время Нарастания/Спада	60 ns
Количество Выходных Интерфейсов	1 Output
Выходное Напряжение	25.0 mV
Выходной Ток	375 mA
Ток Питания	1.50 mA
Количество Стежков	8 Position
Рассеяние Мощности	730 mW
Время Нарастания	75 ns
Время падения	75 ns
Время падения (Макс)	75 ns
Время падения (Макс)	75 ns
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Рассеиваемая Мощность (Макс)	730 mW
Напряжение питания	4.5V ~ 18V
Напряжение питания (Макс)	18 V
Напряжение питания (мин)	4.5 V
Длина	10.16 mm
Ширина	6.6 mm
Высота	4.06 mm
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TC4422CPA описание продукта

The TC4422CPA is a non-inverting high-speed MOSFET Driver for pulse generators and local power on/off switch. It is essentially immune to any form of upset except direct overvoltage or over-dissipation- it cannot be latched under any conditions within their power and voltage ratings, it is not subject to damage or improper operation when up to 5V of ground bounce is present on their ground terminals, it can accept, without either damage or logic upset, more than 1A inductive current of either polarity being forced back into their outputs. In addition, all terminals are fully protected against up to 4kV of electrostatic discharge. The TC4422 inputs may be driven directly from either TTL or CMOS (3 to 18V). In addition, 300mV of hysteresis is built into the input, providing noise immunity and allowing the device to be driven from slowly rising or falling waveforms.
Tough CMOS™ construction
2A Maximum high continuous output current
1.4R Typical low output impedance
Latch-up protection - Will withstand 1.5A output reverse current
Input withstands negative inputs up to 5V
ESD sensitive device, take proper precaution while handling the device.
