MC74VHC1G09DTT1G Купить - ON Semiconductor Логический чип

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC74VHC1G09DTT1G

ON Semiconductor

AND Gate 1Element 2IN CMOS 5Pin TSOP T/R

Наличие: 24,558 шт.

Адрес доставки: Москва

Цена: ₽ 7.84

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC23621748

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC74VHC1G09DTT1G характеристики

Атрибут	Значение атрибута
Номенклатура	MC74VHC1G09DTT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC23621748
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin

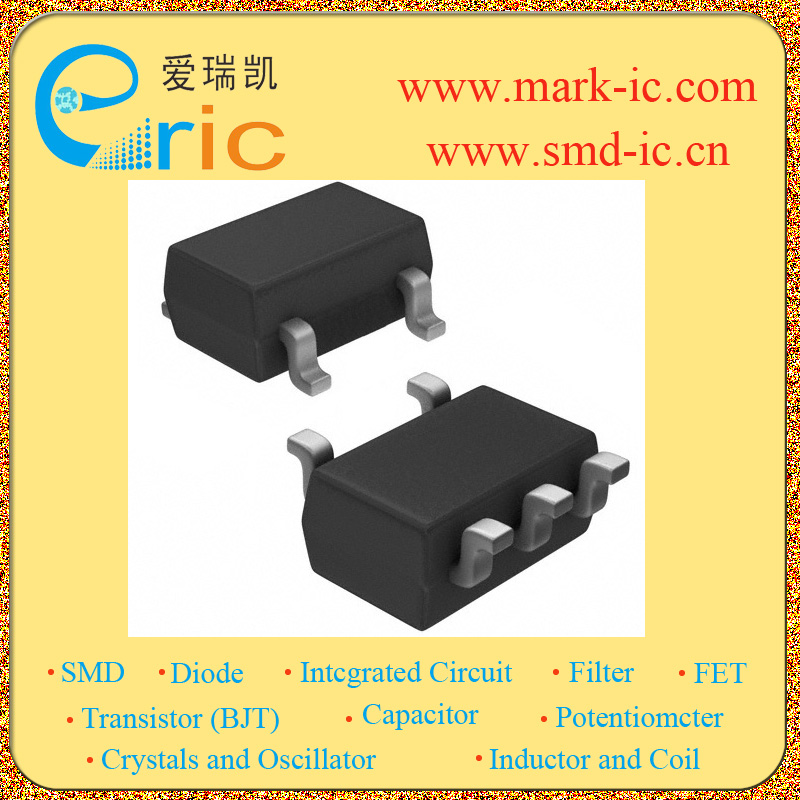

Корпус/Пакет	TSOT-23-5
Напряжение Питания (DC)	2.00V (min)
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Выходной Ток	8 mA
Количество Цепей	1 Circuit
Количество Стежков	5 Position
Количество Вентилей	1 Gate
Количество входов	2 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	2V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2 V
Длина	3 mm
Ширина	1.5 mm
Высота	1 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC74VHC1G09DTT1G описание продукта

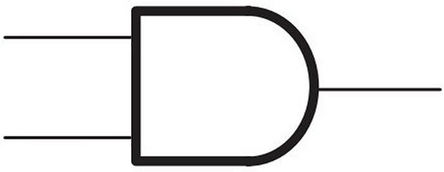

The MC74VHC1G09DTT1G is a 2-input AND gate with open drain output in 5 pin SOT-23 package. It is an advanced high speed CMOS 2-input AND gate with open drain output fabricated with silicon gate CMOS technology. It achieves high speed operation similar to equivalent bipolar schottky TTL while maintaining CMOS low power dissipation. The internal circuit is composed of three stages including an open drain output which provides capability to set output switching level. This allows MC74VHC1G09 to be used to interface 5V circuits to circuits of any voltage between VCC and 7V using an external resistor and power supply. The device input structure provides protection when voltages up to 7V are applied regardless of the supply voltage.
High speed, tPD = 4.3ns typically at VCC = 5V
Low internal power dissipation, ICC = 1µA maximum at TA = 25°C
Power down protection provided on inputs
Pin and function compatible with other standard logic families
62 FETs, 16 equivalent gates chip complexity
DC supply voltage range from 2V to 5.5V and DC input voltage range from 0V to 5.5V
DC output voltage from 0V to 7V
Input rise and fall time of 100ns/V (VCC = 3.3V ±0.3V) and 20ns/V (VCC = 5V ±0.5V)
Maximum quiescent supply current of 1µA at TA = 25°C, VCC = 5.5V
Operating temperature range from -55°C to 125°C

Показывать

MC74VHC1G09DTT1G Даташит PDF

6 страницы, 127 КБ

10/08/2013

просматривать

MC74VHC1G09DTT1G Даташит PDF

20 страницы, 893 КБ

02/11/2016

просматривать

MC74VHC1G09DTT1G Даташит PDF

13 страницы, 820 КБ

01/09/2015

просматривать

MC74VHC1G09DTT1G Даташит PDF

7 страницы, 129 КБ

просматривать

MC74VHC1G09DTT1G Другие Даташит

14 страницы, 176 КБ

06/17/2021

просматривать

MC74VHC1G09DTT1G Другие Даташит

12 страницы, 119 КБ

просматривать

MC74VHC1G09DTT1G Другие Даташит

7 страницы, 124 КБ

08/14/2016

просматривать

MC74VHC1G09DTT1G Другие Даташит

6 страницы, 122 КБ

10/08/2013

просматривать

MC74VHC1G09DTT1G Другие Даташит

6 страницы, 126 КБ

12/09/2008

просматривать

MC74VHC1G09DTT1G Другие Даташит

6 страницы, 79 КБ

02/01/2007

просматривать

MC74VHC1G09DTT1G Другие Даташит

6 страницы, 72 КБ

02/01/2007

просматривать

MC74VHC1G09DTT1G Чертежные схемы

2 страницы, 32 КБ

05/17/2016

просматривать
