TL16C550CFN Купить - TI Чип интерфейса UART

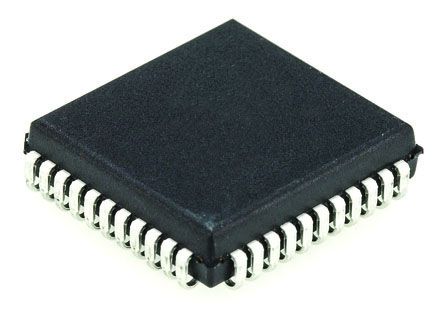

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

TL16C550CFN

UART 1CH 16Byte FIFO 3.3V/5V 44Pin PLCC Tube

Наличие: 39,456 шт.

Адрес доставки: Москва

Цена: ₽ 246.93

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ЧипСити Номер продукта:

CC3884800

Категория продукта:

Чип интерфейса UART

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

TL16C550CFN характеристики

Атрибут	Значение атрибута
Номенклатура	TL16C550CFN
Производитель	TI
ЧипСити Номер продукта	CC3884800
Категория продукта	Чип интерфейса UART
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	44 Pin
Корпус/Пакет	PLCC-44
Напряжение Питания (DC)	3.00V (min)
Рабочее Напряжение	5.00V, 3.30V
Ток Питания	8 mA
Количество Каналов	1 Channel
Количество Стежков	44 Position
Скорость Передачи Данных	1.00 Mbps
Рабочая температура (Макс)	70 ℃
Рабочая температура (мин)	0 ℃
Напряжение питания	3.3V, 5V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	3 V
Длина	16.59 mm
Ширина	16.59 mm
Высота	4.06 mm
Вес	0.036251104608 kg
Рабочая Температура	0℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2014/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

TL16C550CFN описание продукта

The TL16C550CFN is an Asynchronous Communications Element relieves the CPU of excessive software overhead by buffering received and transmitted characters. The receiver and transmitter FIFOs store up to 16 bytes including three additional bits of error status per byte for the receiver FIFO. In the FIFO mode, there is a selectable auto-flow control feature that can significantly reduce software overload and increase system efficiency by automatically controlling serial data flow using RTS\ output and CTS\ input signals. It perform serial-to-parallel conversions on data received from a peripheral device or modem and parallel-to-serial conversion on data received from its CPU. The CPU can read the ACE status at any time. The ACE includes complete modem control capability and a processor interrupt system that can be tailored to minimize software management of the communications link.
Programmable Auto-RTS\ and Auto-CTS\
In Auto-CTS\ mode, CTS\ controls transmitter
In Auto-RTS\ mode, RCV FIFO contents and threshold control RTS\
Capable of running with all existing TL16C450 software
After reset, all registers are identical to the TL16C450 register set
Up to 16MHz clock rate for up to 1Mbaud operation
Independent Receiver Clock Input
Transmit, receive, line status and data set interrupts independently controlled
False-start bit detection
Complete status reporting capabilities
3-state Output TTL drive capabilities for bidirectional data bus and control bus
Line break detection and generation
Loopback controls for communications link fault isolation
Break, parity, overrun and framing-error simulation
Fully prioritized interrupt system controls
Modem control functions (CTS\, RTS\, DSR\, DTR\, RI\ and DCD\\)
Green product and no Sb/Br
