MC74VHC1G04DFT1G Купить - ON Semiconductor Логический чип

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC74VHC1G04DFT1G

ON Semiconductor

ON SEMICONDUCTOR MC74VHC1G04DFT1G Inverter, 74VHC1G04, 1Input, 8mA, 2V to 5.5V, SOT-353-5

Наличие: 10,176 шт.

Адрес доставки: Москва

Цена: ₽ 13.33

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC2625650

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC74VHC1G04DFT1G характеристики

Атрибут	Значение атрибута
Номенклатура	MC74VHC1G04DFT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC2625650
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SC-70-5
Напряжение Питания (DC)	2.00V (min)
Безгалогеновый Статус	Halogen Free
Выходной Ток	8 mA
Количество Цепей	1 Circuit
Количество Стежков	5 Position
Количество Вентилей	1 Gate
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	2V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2 V
Длина	2.2 mm
Ширина	1.35 mm
Высота	1 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC74VHC1G04DFT1G описание продукта

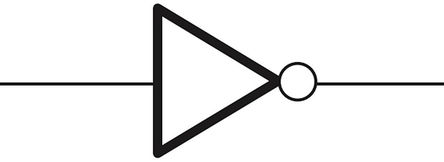

The MC74VHC1G04DFT1G is an advanced high speed CMOS single inverter in 5 pin SOT-353 package. It is fabricated with silicon gate CMOS technology. The internal circuit is composed of multiple stages including buffer output which provides high noise immunity and stable output. The MC74VHC1G04 input structure provides protection when voltages up to 7V are applied regardless of the supply voltage. This allows the device to be used to interface 5V circuits to 3V circuits.
DC supply voltage of 2V to 5.5V and DC input voltage of 0V to 5.5V
Operating temperature range from -55°C to 125°C
High speed, tPD = 3.5ns at VCC = 5V
Maximum quiescent supply current of 1µA at VIN = VCC or GND, TA = 25°C
Low power dissipation
Power down protection provided on inputs
Balanced propagation delays
Pin and function compatible with other standard logic families
Chip complexity (FETs = 105)

Показывать

MC74VHC1G04DFT1G Даташит PDF

6 страницы, 116 КБ

09/18/2013
