ARE1312 Купить - Panasonic Реле Мощности

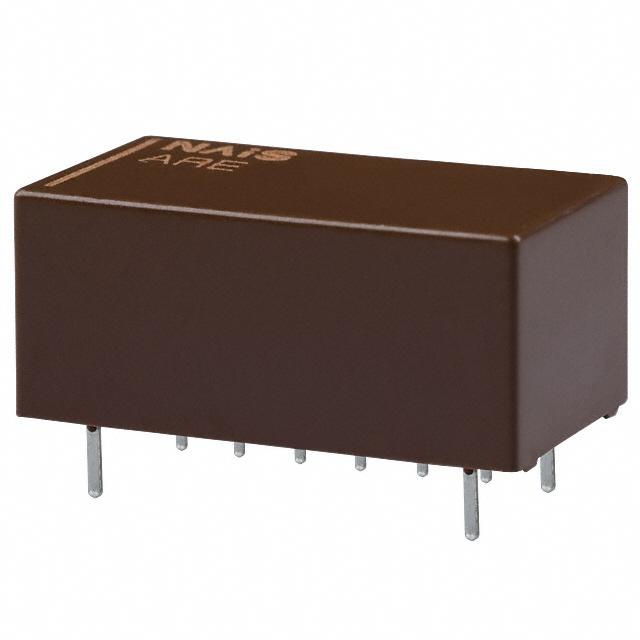

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

ARE1312

Panasonic

Signal Relay 12VDC 0.5ADC SPDT( (20.2mm 11.2mm 8.6mm)) THT

Наличие: 2,299 шт.

Адрес доставки: Москва

Цена: ₽ 425.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

Panasonic

ЧипСити Номер продукта:

CC14641893

Категория продукта:

Реле Мощности

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

ARE1312 характеристики

Атрибут	Значение атрибута
Номенклатура	ARE1312
Производитель	Panasonic
ЧипСити Номер продукта	CC14641893
Категория продукта	Реле Мощности
Даташит
3D модель	3D модель
Стиль Монтажа	Through Hole
Количество Выводов	9 Pin
Корпус/Пакет	TO-5
Частота	2.6 GHz
Номинальное Напряжение (DC)	30 V
Номинальный Ток	100 mA
Сопротивление Изоляции	100 MΩ
Тип Контактов	SPDT
Контактное Сопротивление	100 mΩ
Потребляемая Мощность	200 mW
Номинальный Ток Контактов	500 mA
Напряжение Катушки	12 VDC
Ток Катушки	16.7 mA
Мощность Катушки (DC)	200 mW
Сопротивление Катушки	720 Ω
Ток Переноса	10.0 mA
Напряжение катушки (DC)	12 V
Максимальная входная мощность	10 W
Максимальный Ток Переключения	500 mA
Рабочая температура (Макс)	60 ℃
Рабочая температура (мин)	-40 ℃
Максимальное контактное сопротивление (макс.)	100 mΩ
Длина	20.2 mm
Ширина	11.2 mm
Высота	8.9 mm
Длина Вывода	20.2 mm
Материал Контакта	Gold
Рабочая Температура	-40℃ ~ 70℃
Жизненный Цикл Продукта	Active
Упаковка	Bulk
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/06/15
HTS кодекс	8536410020
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

ARE1312 описание продукта

The ARE1312 is a microwave Relay with 1-form-C gold contact. This RE-series microwave relay features single side stable type operating function, standard PC board terminal shape, through hole mounting, solder relay terminal with non-latching coil for broadcasting industry.
Excellent high frequency characteristics
100MR (at 500V DC) Initial insulation resistance
500Vrms for one minute Break down voltage between open contacts
10ms Maximum operating speed
-40 to 60°C Ambient temperature range
5 to 85% RH Humidity
