MC74HC595ADR2G Купить - ON Semiconductor Регистр сдвига

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

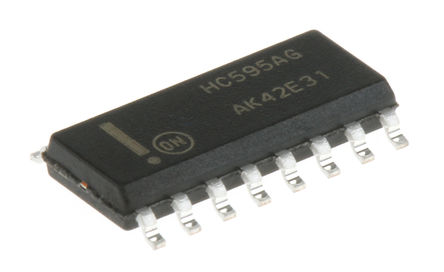

MC74HC595ADR2G

ON Semiconductor

Shift Register Single 8Bit Serial to Serial/Parallel 16Pin SOIC T/R

Наличие: 349 шт.

Адрес доставки: Москва

Цена: ₽ 11.74

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC847300

Категория продукта:

Регистр сдвига

3D модель

Оплата:

Обновлено 23.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC74HC595ADR2G характеристики

Атрибут	Значение атрибута
Номенклатура	MC74HC595ADR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC847300
Категория продукта	Регистр сдвига
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	SOIC-16
Напряжение Питания (DC)	2.00V (min)
Рабочее Напряжение	2V ~ 6V
Ёмкость	10 pF
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	9 Output
Количество Цепей	2 Circuit
Количество Стежков	16 Position
Количество Битов	8 Bit
Рассеяние Мощности	500 mW
Ток Покоя	4 µA
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	2V ~ 6V
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	10 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC74HC595ADR2G описание продукта

The MC74HC595ADR2G is a 8-bit serial-input/serial or parallel-output Shift Register with D-type latch and 3-state outputs. The shift register accepts serial data and provides a serial output. The shift register also provides parallel data to the 8-bit latch. The shift register and latch have independent clock inputs. This device also has an asynchronous reset for the shift register. The HC595A directly interfaces with the SPI serial data port on CMOS MPUs and MCUs.
15 LSTTL Loads output drive capability
Outputs directly interface to CMOS, NMOS and TTL
Low input current of 1µA
High noise immunity characteristic of CMOS devices
Chip complexity - 328 FETs or 82 equivalent gates
500mW Power dissipation in still air
ESD sensitive device, take proper precaution while handling the device.

Показывать

MC74HC595ADR2G Даташит PDF

13 страницы, 119 КБ

01/22/2016
