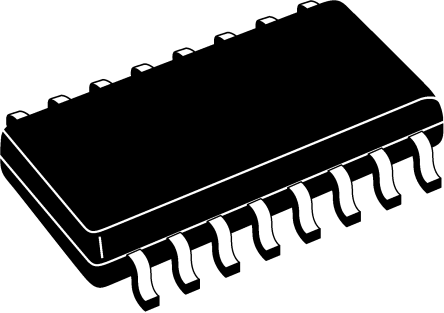

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC74HC4051ADTR2G

ON Semiconductor

ON SEMICONDUCTOR MC74HC4051ADTR2G Analog Multiplexer / Demultiplexer, 8:1, 1 Circuit, 190Ω, 2V to 6V, 2V to 12V, TSSOP-16

Наличие: 2,138 шт.

Адрес доставки: Москва

Цена: ₽ 15.68

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC989304

Категория продукта:

Мультиплексор

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC74HC4051ADTR2G характеристики

Атрибут	Значение атрибута
Номенклатура	MC74HC4051ADTR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC989304
Категория продукта	Мультиплексор
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	16 Pin
Корпус/Пакет	TSSOP-16
Напряжение Питания (DC)	5.00 V
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Ток Питания	40 µA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	16 Position
Рассеяние Мощности	450 mW
Ширина Ленты	80 MHz
Количество входов	8 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Полоса пропускания 3 дБ	80 MHz
Рассеиваемая Мощность (Макс)	450 mW
Напряжение питания (Макс)	6 V
Напряжение питания (мин)	2 V
Длина	5.1 mm
Ширина	4.5 mm
Высота	1.05 mm
Рабочая Температура	-55℃ ~ 125℃ (TA)
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC74HC4051ADTR2G описание продукта

The MC74HC4051ADTR2G is a low noise analogue multiplexer/demultiplexer in 16 pin TSSOP package. It utilizes silicon gate CMOS technology to achieve fast propagation delays, low ON resistances and low OFF leakage currents. This analogue multiplexer/demultiplexer controls analogue voltages that may vary across the complete power supply range (from VCC to VEE). The MC74HC4051ADTR2G is identical in pin-out to metal gate MC14051AB. The channel-select inputs determine which one of analogue inputs/outputs is to be connected by means of an analogue switch to common output/input. All analogue switches are turned off when enable pin is HIGH. The channel-select and enable inputs are compatible with standard CMOS outputs and with pull-up resistors they are compatible with LSTTL outputs. The device has been designed so that the ON resistance (Ron) is more linear over input voltage than Ron of metal gate CMOS analogue switches.
Low crosstalk between switches, fast switching and propagation speeds
Maximum on-resistance of 190 ohm at -55°C to 25°C
Diode protection on all inputs/outputs
Analogue power supply range (VCC - VEE) from 2V to 12V
Digital (control) power supply range (VCC - GND) from 2V to 6V
Improved linearity and lower ON resistance than metal gate counterparts
In compliance with requirements of JEDEC standard number 7A
184 FETs or 46 equivalent gates (chip complexity)
Maximum quiescent supply current of 1µA at VEE = GND, -55°C to 25°C
Operating temperature range from -55°C to 125°C
