MC33035DWR2G Купить - ON Semiconductor Драйвер электродвигателя

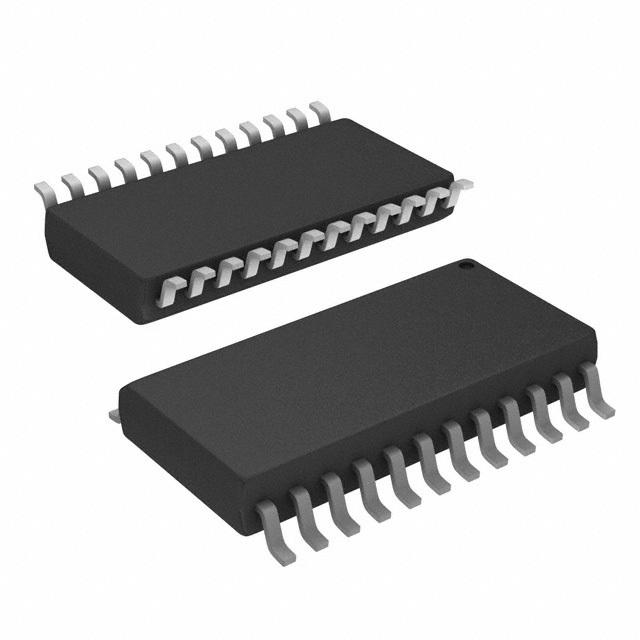

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC33035DWR2G

ON Semiconductor

Motor Driver/Controller, DC Brushless, 10V to 30V supply, 40V/50mA/6Outputs, SOIC-24

Наличие: 4,186 шт.

Адрес доставки: Москва

Цена: ₽ 147.86

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC2784840

Категория продукта:

Драйвер электродвигателя

3D модель

Оплата:

Обновлено 01.11.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC33035DWR2G характеристики

Атрибут	Значение атрибута
Номенклатура	MC33035DWR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC2784840
Категория продукта	Драйвер электродвигателя
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	24 Pin
Корпус/Пакет	SOIC-24
Напряжение Питания (DC)	30.0V (max)
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	6 Output
Выходное Напряжение	40 V
Выходной Ток	50 mA
Ток Питания	14 mA
Количество Стежков	24 Position
Рассеяние Мощности	650 mW
Время Нарастания	107 ns
Время падения	26 ns
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	650 mW
Напряжение питания	10V ~ 30V
Напряжение питания (Макс)	30 V
Напряжение питания (мин)	10 V
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2017/07/07
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC33035DWR2G описание продукта

The MC33035 is a high performance second generation monolithic brushless DC motor controller containing all of the active functions required to implement a full featured open loop, three or four phase motor control system. This device consists of a rotor position decoder for proper commutation sequencing, temperature compensated reference capable of supplying sensor power, frequency programmable sawtooth oscillator, three open collector top drivers, and three high current totem pole bottom drivers ideally suited for driving power MOSFETs.
Features
• 10 to 30 V Operation
• Undervoltage Lockout
• 6.25 V Reference Capable of Supplying Sensor Power
• Fully Accessible Error Amplifier for Closed Loop Servo Applications
• High Current Drivers Can Control External 3−Phase MOSFET Bridge
• Cycle−By−Cycle Current Limiting
• Pinned−Out Current Sense Reference
• Internal Thermal Shutdown
• Selectable 60°/300° or 120°/240° Sensor Phasings
• Can Efficiently Control Brush DC Motors with External MOSFET H−Bridge
• NCV Prefix for Automotive and Other Applications Requiring Site and Control Changes
• Pb−Free Packages are Available
