MC100LVEL11DTG Купить - ON Semiconductor Тактовый амортизатор, драйвер, схема фазовой автоподстройки

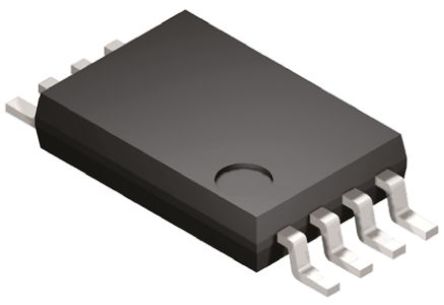

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC100LVEL11DTG

ON Semiconductor

Clock Fanout Buffer 2Out 1IN 1:2 8Pin TSSOP Tube

Наличие: 70 шт.

Адрес доставки: Москва

Цена: ₽ 240.66

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC12814630

Категория продукта:

Тактовый амортизатор, драйвер, схема фазовой автоподстройки

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC100LVEL11DTG характеристики

Атрибут	Значение атрибута
Номенклатура	MC100LVEL11DTG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC12814630
Категория продукта	Тактовый амортизатор, драйвер, схема фазовой автоподстройки
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	TSSOP-8
Частота	1.00 GHz
Напряжение Питания (DC)	3.00V (min)
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	2 Output
Ток Питания	24.0 mA
Количество Цепей	1 Circuit
Количество Стежков	8 Position
Рабочая температура (Макс)	95 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	3V ~ 3.8V
Напряжение питания (Макс)	3.8 V
Напряжение питания (мин)	3 V
Длина	3.1 mm
Ширина	3.1 mm
Высота	0.9 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC100LVEL11DTG описание продукта

The MC100LVEL11 is a differential 1:2 fanout buffer. The device is functionally similar to the E111 device but with higher performance capabilities. Having within-device skews and output transition times significantly improved over the E111, the LVEL11 is ideally suited for those applications which require the ultimate in AC performance. The differential inputs of the LVEL11 employ clamping circuitry to maintain stability under open input conditions. If the inputs are left open (pulled to V
Features
---
|
330 ps Propagation Delay
5 ps Skew Between Outputs
High Bandwidth Output Transitions
ESD Protection: >4 KV HBM, >200 V MM
The 100 Series Contains Temperature Compensation
PECL Mode Operating Range: VCC= 3.0 V to 3.8 V with VEE= 0 V
NECL Mode Operating Range: VCC= 0 V with VEE = -3.0 V to -3.8 V
Internal Input Pulldown Resistors
Q Output will Default LOW with Inputs Open or at VEE
Meets or Exceeds JEDEC Spec EIA/JESD78 IC Latchup Test
Moisture Sensitivity Level 1
For Additional Information, see Application Note AND8003/D
Flammability Rating: UL-94 code V-0 @ 1/8", Oxygen Index 28 to 34
Transistor Count = 63 devices

Показывать

MC100LVEL11DTG Даташит PDF

8 страницы, 94 КБ

01/08/2015
