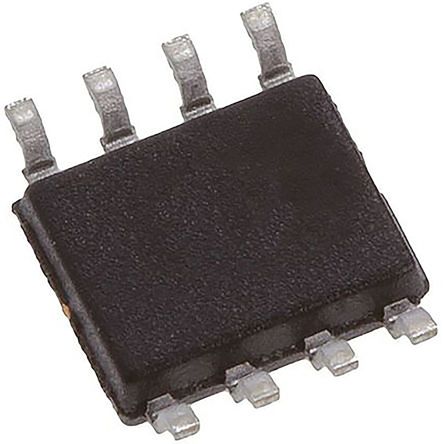

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

MC100EL1648DG

ON Semiconductor

Voltage Controlled Oscillator Amplifier -40℃ to 85℃ 8Pin SOIC N Tube

Наличие: 853 шт.

Адрес доставки: Москва

Цена: ₽ 867.78

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC5421763

Категория продукта:

Деталь тактового сигнала

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

MC100EL1648DG характеристики

Атрибут	Значение атрибута
Номенклатура	MC100EL1648DG
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC5421763
Категория продукта	Деталь тактового сигнала
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	8 Pin
Корпус/Пакет	SOIC-8
Частота	1.1 GHz
Напряжение Питания (DC)	4.20V (min)
Количество Выходных Интерфейсов	1 Output
Ток Питания	19 mA
Количество Стежков	8 Position
Ёмкость Нагрузки	6 pF
Входной Ток	19.0 mA
Рабочий цикл	50 %
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	4.2V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	4.2 V
Длина	5 mm
Ширина	4 mm
Высота	1.5 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tube
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

MC100EL1648DG описание продукта

The MC100EL1648DG is a voltage-controlled Oscillator Amplifier requires an external parallel tank circuit consisting of the inductor and capacitor. A varactor diode may be incorporated into the tank circuit to provide a voltage variable input for the oscillator (VCO). This device may also be used in many other applications requiring a fixed frequency clock. The MC100EL1648 is ideal in applications requiring a local oscillator, systems that include electronic test equipment and digital high-speed telecommunications. The MC100EL1648 is based on the VCO circuit topology of the MC1648. The MC100EL1648 uses advanced bipolar process technology which results in a design which can operate at an extended frequency range. The ECL output circuitry of the MC100EL1648 is not a traditional open emitter output structure and instead has an on-chip termination emitter resistor, RE, with a nominal value of 510R. This facilitates direct ac-coupling of the output signal into a transmission line.
6pF Typical input capacitance
19mA at 5VDC Low-power supply

Показывать

MC100EL1648DG Даташит PDF

16 страницы, 216 КБ

08/06/2008
