M74VHC1G135DFT1G Купить - ON Semiconductor Логический чип

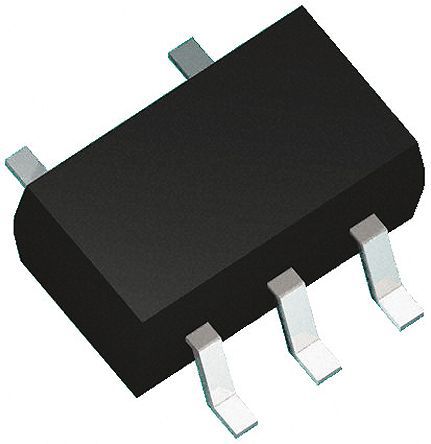

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

M74VHC1G135DFT1G

ON Semiconductor

NAND Gate 1Element 2IN CMOS 5Pin SC-70 T/R

Наличие: 11,022 шт.

Адрес доставки: Москва

Цена: ₽ 8.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC9484066

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

M74VHC1G135DFT1G характеристики

Атрибут	Значение атрибута
Номенклатура	M74VHC1G135DFT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC9484066
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SC-70-5
Напряжение Питания (DC)	2.00V (min)
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Количество Цепей	1 Circuit
Количество Стежков	5 Position
Количество Вентилей	1 Gate
Количество входов	2 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	2V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2 V
Длина	2.2 mm
Ширина	1.35 mm
Высота	1 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

M74VHC1G135DFT1G описание продукта

The M74VHC1G135DFT1G is a 2-input NAND Schmitt-trigger fabricated with silicon gate CMOS technology. It achieves high speed operation similar to equivalent bipolar schottky TTL while maintaining CMOS low power dissipation. The internal circuit is composed of three stages, including an open drain output which provides the capability to set the output switching level. This allows the device to be used to interface 5V circuits to circuits of any voltage between VCC and 7V using an external resistor and power supply. The device input structure provides protection when voltages up to 7V are applied, regardless of the supply voltage. The device can be used to enhance noise immunity or to square up slowly changing waveforms.
4.9ns Propagation delay (tPD)
1µA Low power dissipation (ICC)
Power down protection provided on inputs
Pin and function compatible with other standard logic families
70 FETs, 18 equivalent gates chip complexity
