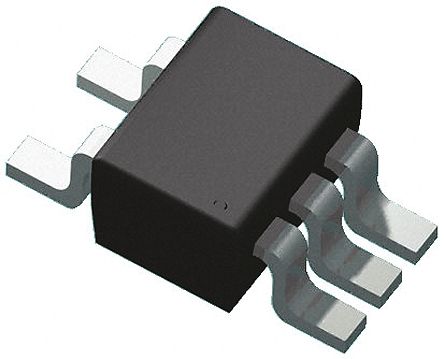

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

M74VHC1GT04DTT1G

ON Semiconductor

ON SEMICONDUCTOR M74VHC1GT04DTT1G Inverter, 74VHC1G04, 1Input, 8mA, 3V to 5.5V, TSOP-5

Наличие: 45 шт.

Адрес доставки: Москва

Цена: ₽ 8.62

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC2563613

Категория продукта:

Логический чип

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

M74VHC1GT04DTT1G характеристики

Атрибут	Значение атрибута
Номенклатура	M74VHC1GT04DTT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC2563613
Категория продукта	Логический чип
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	3.00V (min)
Безгалогеновый Статус	Halogen Free
Выходной Ток	8 mA
Количество Цепей	1 Circuit
Количество Стежков	5 Position
Количество Битов	1 Bit
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Напряжение питания	3V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	3 V
Длина	3 mm
Ширина	1.5 mm
Высота	1 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Cut Tape (CT)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

M74VHC1GT04DTT1G описание продукта

The MC74VHC1GT04 is a single gate inverting buffer fabricated with silicon gate CMOS technology. It achieves high speed operation similar to equivalent Bipolar Schottky TTL while maintaining CMOS low power dissipation.
The internal circuit is composed of three stages, including a buffer output which provides high noise immunity and stable output.
Features
• High Speed: tPD = 3.8 ns (Typ) at VCC = 5 V
• Low Power Dissipation: ICC = 1 ㎂ (Max) at TA = 25°C
• TTL−Compatible Inputs: VIL = 0.8 V; VIH = 2 V
• CMOS−Compatible Outputs: VOH > 0.8 VCC; VOL < 0.1 VCC @ Load
• Power Down Protection Provided on Inputs and Outputs
• Balanced Propagation Delays
• Pin and Function Compatible with Other Standard Logic Families
• Chip Complexity: FETs = 105; Equivalent Gates = 26
• Pb−Free Packages are Available

Показывать

M74VHC1GT04DTT1G Даташит PDF

6 страницы, 77 КБ

11/09/2015
