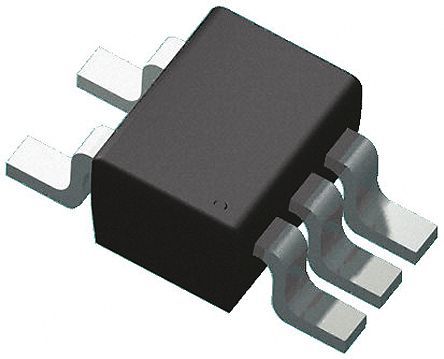

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

M74VHC1G125DTT1G

ON Semiconductor

Buffer/Line Driver 1CH Non-Inverting 3-ST CMOS 5Pin TSOP T/R

Наличие: 10,387 шт.

Адрес доставки: Москва

Цена: ₽ 11.76

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC6069077

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

M74VHC1G125DTT1G характеристики

Атрибут	Значение атрибута
Номенклатура	M74VHC1G125DTT1G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC6069077
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	5 Pin
Корпус/Пакет	SOT-23-5
Напряжение Питания (DC)	3.30 V
Рабочее Напряжение	2V ~ 5.5V
Безгалогеновый Статус	Halogen Free
Количество Выходных Интерфейсов	1 Output
Ток Питания	40 μA
Количество Цепей	1 Circuit
Количество Каналов	1 Channel
Количество Стежков	5 Position
Количество Битов	1 Bit
Рассеяние Мощности	200 mW
Количество входов	1 Input
Рабочая температура (Макс)	125 ℃
Рабочая температура (мин)	-55 ℃
Рассеиваемая Мощность (Макс)	200 mW
Напряжение питания	2V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2 V
Длина	3 mm
Ширина	1.5 mm
Высота	1 mm
Рабочая Температура	-55℃ ~ 125℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Комплаенс	No SVHC
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

M74VHC1G125DTT1G описание продукта

The M74VHC1G125DTT1G is an advanced high speed CMOS non-inverting 3-state Buffer fabricated with silicon gate CMOS technology. It achieves high speed operation similar to equivalent Bipolar Schottky TTL while maintaining CMOS low power dissipation. The internal circuit is composed of three stages, including a buffered 3-state output which provides high noise immunity and stable output. The MC74VHC1G125 input structure provides protection when voltages up to 7V are applied, regardless of the supply voltage. This allows the MC74VHC1G125 to be used to interface 5V circuits to 3V circuits.
Power down protection provided on inputs
Balanced propagation delays
Pin and function compatible with other standard logic families
Chip complexity - FETs = 58 and equivalent gates = 15
High speed - Propagation delay (tpd) = 3.5ns typical at VCC = 5V
Low power dissipation - ICC = 1A maximum at TA = 25°C

Показывать

M74VHC1G125DTT1G Даташит PDF

6 страницы, 121 КБ

12/04/2012
