M74LCX16245DTR2G Купить - ON Semiconductor Логический контроллер

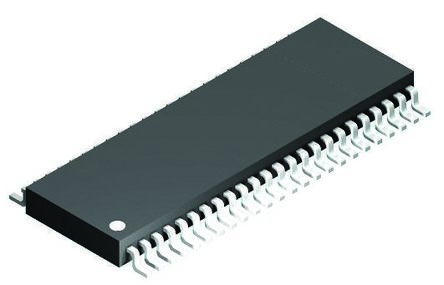

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

M74LCX16245DTR2G

ON Semiconductor

74LCX Series 2.3 to 3.6V CMOS 16Bit Transceiver - TSSOP-48

Наличие: 8,272 шт.

Адрес доставки: Москва

Цена: ₽ 30.31

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ON Semiconductor

ЧипСити Номер продукта:

CC1169993

Категория продукта:

Логический контроллер

3D модель

Оплата:

Обновлено 11.06.2024, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

M74LCX16245DTR2G характеристики

Атрибут	Значение атрибута
Номенклатура	M74LCX16245DTR2G
Производитель	ON Semiconductor
ЧипСити Номер продукта	CC1169993
Категория продукта	Логический контроллер
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	48 Pin
Корпус/Пакет	TSSOP-48
Напряжение Питания (DC)	2.00V (min)
Ёмкость	7 pF
Безгалогеновый Статус	Halogen Free
Количество Цепей	2 Circuit
Количество Каналов	16 Channel
Количество Стежков	48 Position
Количество Битов	8 Bit
Рассеяние Мощности	200 mW
Ток Покоя	10 µA
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Напряжение питания	2V ~ 3.6V
Напряжение питания (Макс)	3.6 V
Напряжение питания (мин)	2 V
Длина	12.6 mm
Ширина	6.2 mm
Высота	0.95 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

M74LCX16245DTR2G описание продукта

The MC74LCX16245 is a high performance, non-inverting 16-bit transceiver operating from a 2.3 to 3.6V supply. The device is byte controlled. Each byte has separate Output Enable inputs which can be tied together for full 16-bit operation. High impedance TTL compatible inputs significantly reduce current loading to input drivers while TTL compatible outputs offer improved switching noise performance. A Vspecification of 5.5V allows MC74LCX16245 inputs to be safely driven from 5V devices. The MC74LCX16245 is suitable for memory address driving and all TTL level bus oriented transceiver applications.4.5ns maximum propagation delays support high performance applications. Current drive capability is 24mA at both A and B ports. The Transmit/Receive (T/Rbarn) inputs determine the direction of data flowthrough the bi-directional transceiver. Transmit (active-HIGH) enables data from A ports to B ports; Receive (active-LOW) enables data from Bto A ports. The Output Enable inputs (OEn)bar, when HIGH, disable both A and B ports by placing them in a HIGH Z condition.
Features
---
|
Designed for 2.3 to 3.6V VCC Operation
4.5ns Maximum tpd
5V Tolerant - Interface Capability With 5V TTL Logic
Supports Live Insertion and Withdrawal
IOFF Specification Guarantees High Impedance When VCC = 0V
LVTTL Compatible
LVCMOS Compatible
24mA Balanced Output Sink and Source Capability
Near Zero Static Supply Current in All Three Logic States (20mA)
Substantially Reduces System Power Requirements
Latchup Performance Exceeds 500mA
ESD Performance: Human Body Model >2000V;Machine Model >200V
These are Pb-Free Devices
