M41T93RMY6F Купить - ST Microelectronics часы реального времени

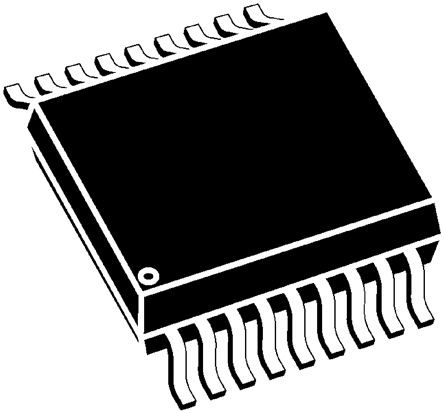

Картинки только для справки.Точные характеристики следует получить из паспорта продукта.

M41T93RMY6F

ST Microelectronics

Real Time Clock (RTC) IC Clock/Calendar 7B SPI 18-SOX, 18-SOIC with Crystal (7.5mm Width)

Наличие: 8,018 шт.

Адрес доставки: Москва

Цена: ₽ 366.87

шт.

Купить

*Запросить предложение по оптовому количеству?

*Акции меняются очень быстро Контакты немедленно!

Производитель:

ST Microelectronics

ЧипСити Номер продукта:

CC14125396

Категория продукта:

часы реального времени

3D модель

Оплата:

Обновлено 17.06.2025, 07:48:07(GMT+3)

Проверка качества компонентов

тдел качества компонентов ЧипСити поддерживает вышеупомянутые многочисленные методы проверки, чтобы гарантировать качество компонентов. Узнать больше >

M41T93RMY6F характеристики

Атрибут	Значение атрибута
Номенклатура	M41T93RMY6F
Производитель	ST Microelectronics
ЧипСити Номер продукта	CC14125396
Категория продукта	часы реального времени
Даташит
3D модель	3D модель
Стиль Монтажа	Surface Mount
Количество Выводов	18 Pin
Корпус/Пакет	SOIC-18
Напряжение Питания (DC)	2.70V (min)
Количество Стежков	18 Position
Рассеяние Мощности	1000 mW
Рабочая температура (Макс)	85 ℃
Рабочая температура (мин)	-40 ℃
Рассеиваемая Мощность (Макс)	1000 mW
Напряжение питания	1.8V ~ 5.5V
Напряжение питания (Макс)	5.5 V
Напряжение питания (мин)	2.7 V
Длина	11.66 mm
Ширина	7.67 mm
Высота	2.39 mm
Рабочая Температура	-40℃ ~ 85℃
Жизненный Цикл Продукта	Active
Упаковка	Tape & Reel (TR)
RoHS Комплаенс	RoHS Compliant
Бессвинцовая Статус	Lead Free
REACH SVHC Compliance Edition	2015/12/17
ECCN кодекс	EAR99
	Показывать Просмотр аналоги замена

M41T93RMY6F описание продукта

Description
The M41T93 is a low power Serial SPI Bus Real Time Clock with a built-in 32.768kHz oscillator (external crystal-controlled for the QFN16 package, and embedded crystal for the SOX18 package). Eight bytes of the Register Map (see Table 3 on page 18) are used for the clock/calendar function and are configured in binary coded decimal (BCD) format. An additional 17 bytes of the Register Map provide status/control of the two Alarms, Watchdog, 8-Bit Counter, and Square Wave functions. An additional seven bytes are made available as user SRAM.
Features
■ Ultra-low battery supply current of 365nA
■ Factory calibrated accuracy ±5PPM guaranteed after 2 reflows (SOX18)
– Much better accuracies achievable using built-in programmable analog and digital calibration circuits
■ 2.0V to 5.5V clock operating voltage
■ Counters for tenths/hundredths of seconds, seconds, minutes, hours, day, date, month, year, and century
■ Automatic switch-over and reset output circuitry (fixed reference)
–M41T93S: VCC= 3.0V to 5.5V (2.85V≤VRST ≤ 3.00V)
–M41T93R: VCC= 2.7V to 5.5V (2.55V≤VRST ≤ 2.70V)
–M41T93Z: VCC= 2.38V to 5.50V (2.25V≤VRST≤2.38V)
■ Compatible with SPI busserial interface (positive clock SPI modes)
■ Programmable alarm with interrupt function (valid even during battery back-up mode)
■ Optional 2nd programmable alarm available
■ Square wave output (defaults to 32kHz on power-up)
■ RESET (RST) output
■ Watchdog timer
■ Programmable 8-bit counter/timer
■ 7 bytes of battery-backed user SRAM
■ Battery low flag
■ Power-down timestamp (HT bit)
■ Low operating current of 80µA
■ Oscillator stop detection
■ Battery or Super-cap™ back-up
■ Operating temperature of –40°C to +85°C
■ Package options include:
– a 16-lead QFN or an 18-lead embedded crystal SOIC
■ RoHS compliance: lead-free components are compliant with the RoHS directive
